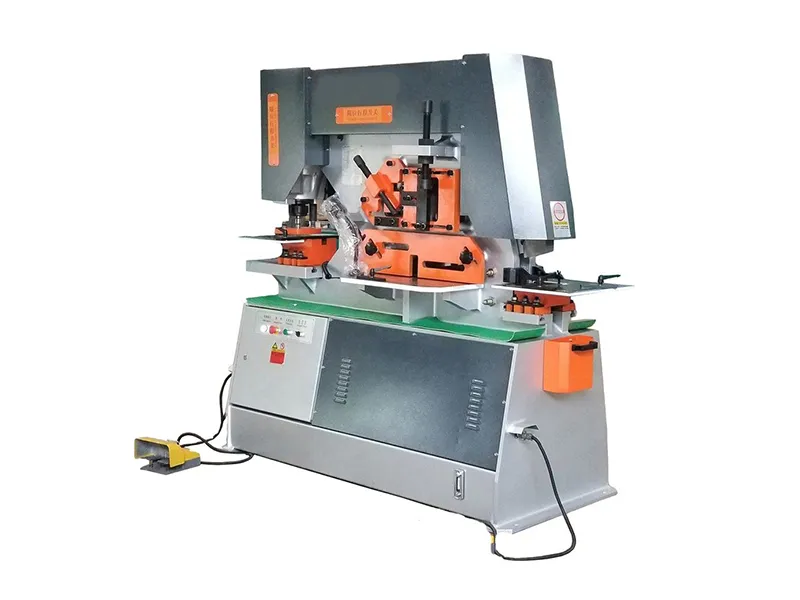

Cizalla punzonadora
Máquina de chapa metálica que combina funciones de cizallamiento, entallado, punzonado y doblado
Cizalla punzonadora
Máquina de chapa metálica que combina funciones de cizallamiento, entallado, punzonado y doblado
- Presión de perforación: 60-200ton
- Espesor de corte: 16-40mm
- Diámetro de perforación: 20-40mm

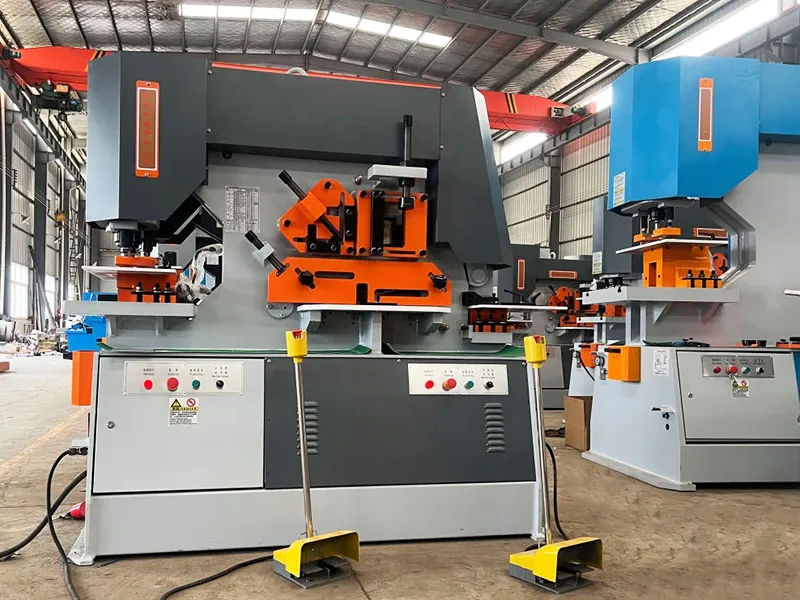

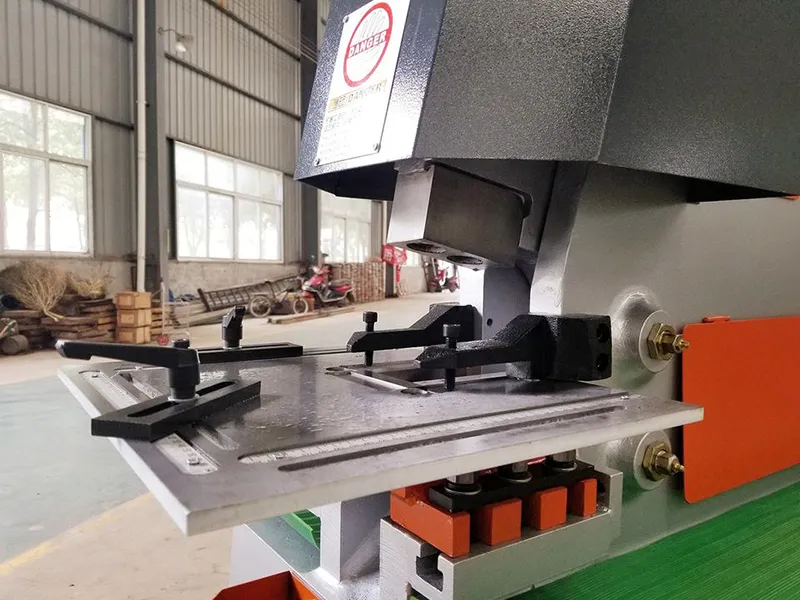

Nuestra cizalla punzonadora integra múltiples funcionalidades que incluyen cizallamiento de metales, punzonado, entallado y doblado. Está diseñado para procesar de manera eficiente placas, barras cuadradas, barras redondas, barras angulares, aceros de canal y vigas en l. El tope trasero inteligente controla con precisión la longitud de corte, lo que mejora la eficiencia operativa.
- Características
- Especificaciones

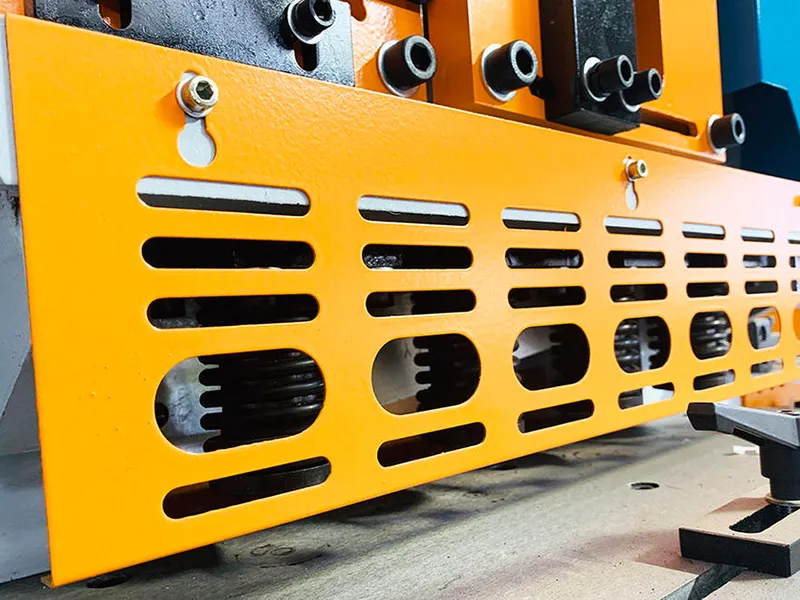

- Componentes
- Diseño avanzando
Utiliza el análisis de elementos finitos y la optimización asistida por computadora para un rendimiento superior. - Construcción robusta
Cuenta con una estructura soldada de placa de acero monolítica para una resistencia, rigidez y resistencia a los golpes excepcionales. - Acabado duradero
Tratada con un proceso de lijado y recubierta con pintura antioxidante para evitar la corrosión y garantizar la longevidad.
- Procesamiento versátil
Ideal para el procesamiento de estructuras de acero, piezas de ascensores, piezas de torres de alta y baja tensión y maquinaria de construcción. - Usos especializados
Adecuado para maquinaria agrícola, piezas de equipos de generación de energía eólica y componentes de maquinaria alimentaria. - Aplicaciones adicionales
Eficaz para la fabricación de piezas de repuesto para remolques, vagones de ferrocarril, automóviles y grúas.
Modelo | |||||
Presión de punzonado | 600 KN | 900 KN | 1200 KN | 1600 KN | 2000 JN |
Espesor máx. de cizallamiento | 16mm | 20mm | 25mm | 30mm | 40mm |
Ancho máx. de cizallamiento | 400mm | 480mm | 600mm | 600mm | 700mm |
Resistencia del material | ≤450 N/mm2 | ≤450 N/mm2 | ≤450 N/mm2 | ≤450 N/mm2 | ≤450 N/mm2 |
Ángulo de corte | 8 ° | 8 ° | 8 ° | 8 ° | 8 ° |
Carrera de ariete | 80mm | 80mm | 80mm | 80mm | 80mm |
Carrera por minuto | 8/min | 8/min | 8/min | 8/min | 8/min |
Profundidad de la garganta | 300mm | 355mm | 400mm | 600mm | 600mm |
Capacidad máx. de punzonado (diámetro×espesor) | Ø25×16 | Ø30×20 | Ø35×25 | Ø38×30 | Ø41×40 |
Potencia del motor | 5.5kW | 5.5kW | 7.5kW | 11kW | 15kW |
Peso bruto | 1800kg | 2600kg | 4500kg | 6800kg | 9500kg |
Dimensiones de la máquina (antes del embalaje) (L×An×Al) | 1700×790×1900mm | 1950×900×1950mm | 2355×960×2090mm | 2680×1040×2300mm | 2850×1300×2400mm |
Se necesita un pedido especial para los moldes de vigas y canales.
Modelo | |||||
Diámetro de la barra redonda | 40mm | 50mm | 60mm | 65mm | 70mm |
Longitud lateral de la barra cuadrada | 40mm | 50mm | 50mm | 55mm | 60mm |
Ángulo equilátero de acero 90° | 120×120×12mm | 140×140×12mm | 160×160×14mm | 180×180×16mm | 200×200×16mm |
Ángulo equilátero de acero 45° | 50×50×5mm | 50×50×5mm | 60×60×6mm | 60×60×6mm | 80×80×10mm |
Barra en T de acero | 125×125×12mm | 140×140×12mm | 160×160×14mm | 180×180×16mm | 180×180×16mm |
Viga de acero en I | 120×74×5mm | 160×86×6mm | 160×86×6mm | 200×102×9mm | 208×124×10.5mm |
Canal de acero | 120×53×5.5mm | 160×60×6.5mm | 210×75×9mm | 280×86×11.5mm | 300×89×11.5mm |
Configuraciones
- Motor principal: Siemens
- Bomba hidráulica: Sunny
- Válvula hidráulica: Rexroth
- Componentes eléctricos: Schneider
- Junta tórica: Parker
- Interruptor de pie: Kacon
Accesorios estándar

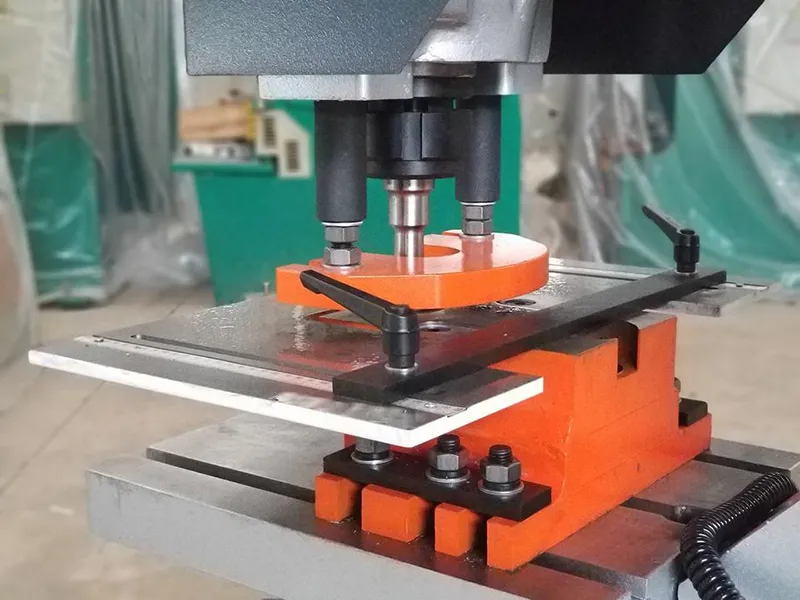

- Un set de punzón y troquel (troquel redondo)

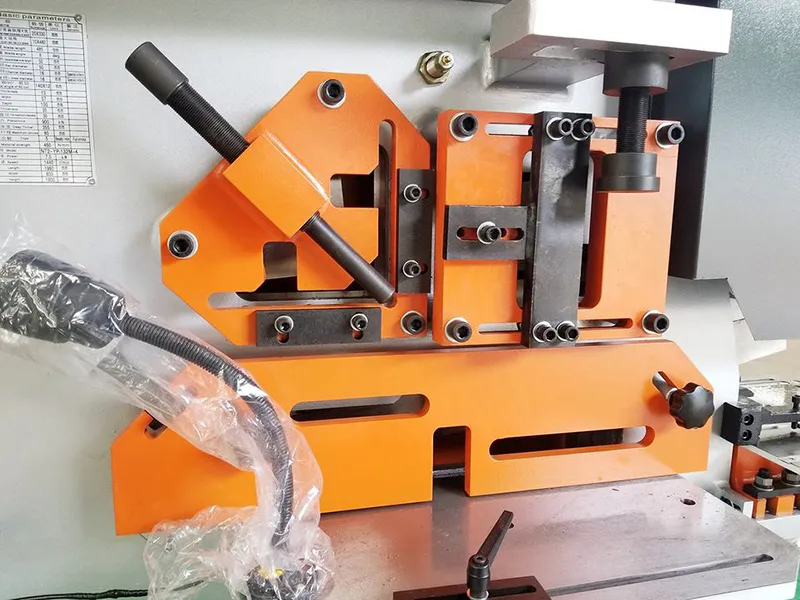

- Un set de cuchillas de acero en ángulo
- Un set de cuchillas de barra cuadradas y redondas
- Un set de cuchillas de placa de corte
- Un set de cuchillas de muescas
Accesorios opcionales
- Varias herramientas para diferentes propósitos

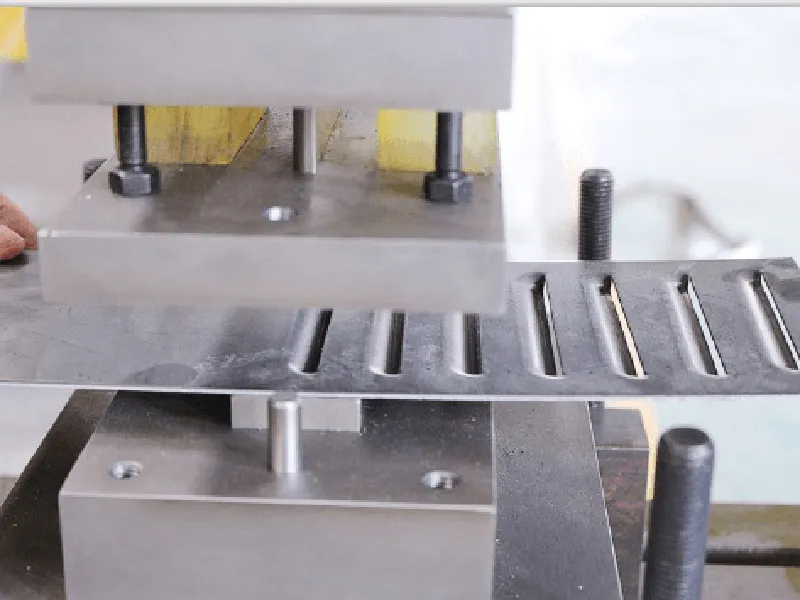

- Cuadrado, ovalado, punzón de lamas y troquel

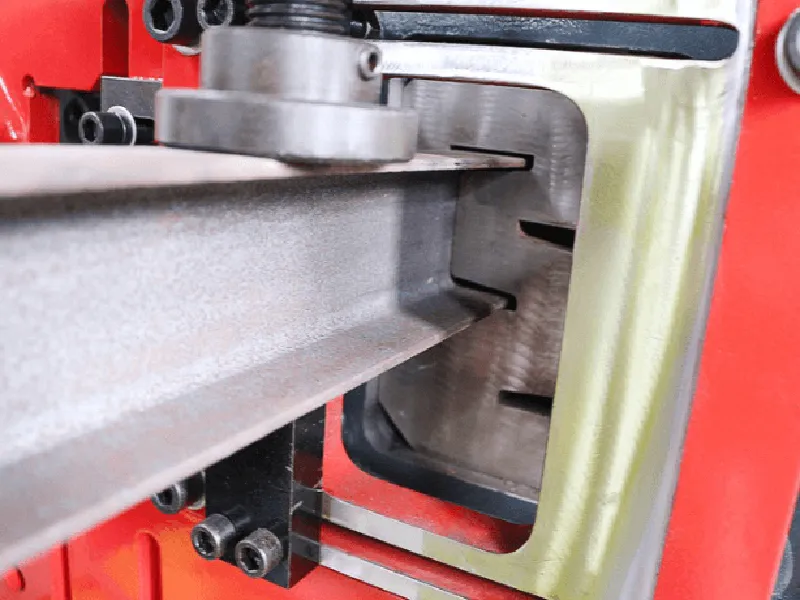

- Cizalla de canal y cizalla de viga en L
- Mesa transportadora
- Mesa de trabajo más larga
- Mesa de trabajo con guía lineal
- Posiciones de trabajo Ø20,32,60mm.
Otros componentes
Sets de punzones y troqueles
Molde de punzonado
Perforador personalizado
Perforador personalizado
Acero en T Acero H
Molde de corte
Aplanamiento punzonado
Troquel de formación por estiramiento
Troquel de corte de acero de canal
Diferentes troqueles de formación
