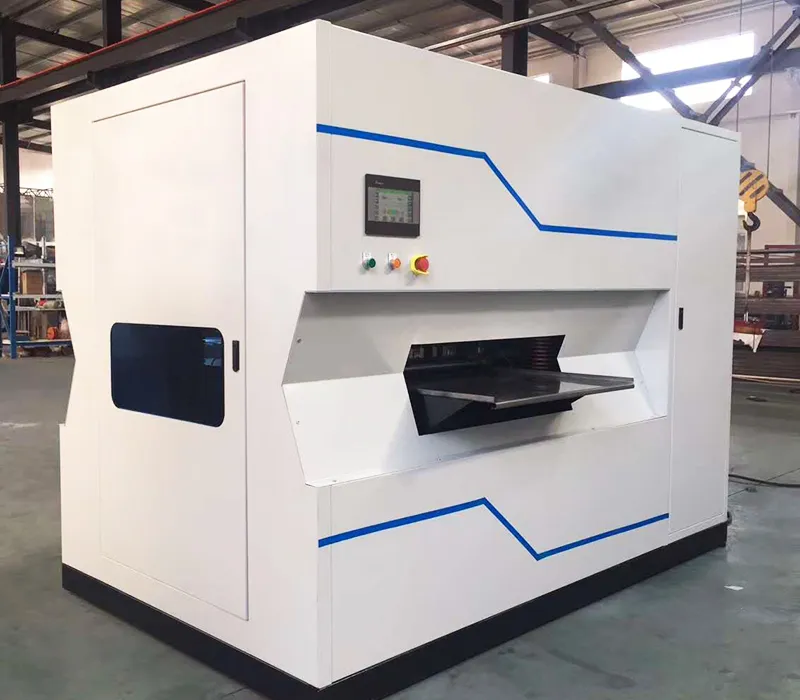

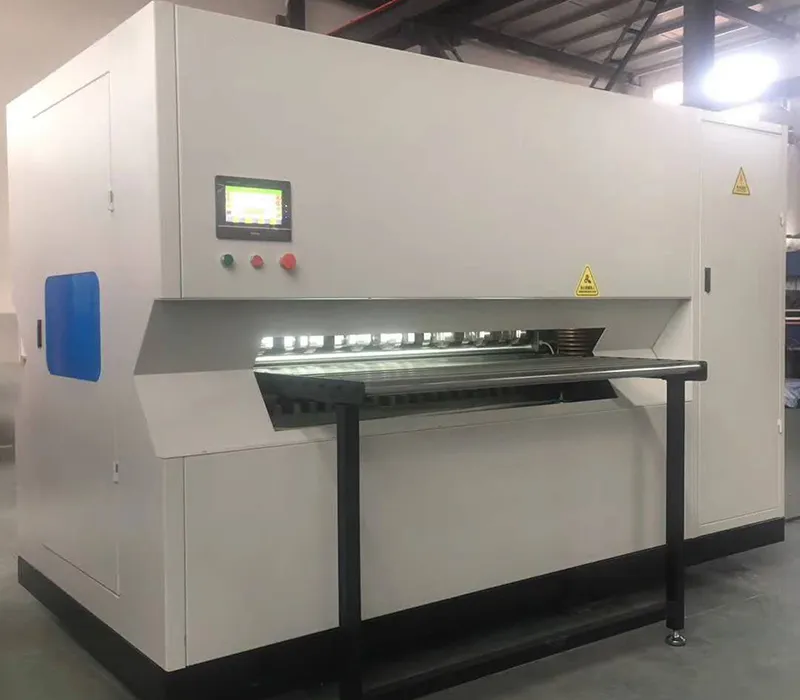

Niveladora de placas

Niveladora de placas correctora para enderezar chapas y piezas metálicas

Niveladora de placas

Niveladora de placas correctora para enderezar chapas y piezas metálicas

Diámetro del rodillo: 30-60mm
Espesor de nivelación: 3-10mm
Ancho de nivelación: 50-1000mm

Una niveladora de placas (o también llamada enderezadora) es una máquina utilizada en la metalurgia para aplanar o enderezar láminas o bobinas de metal con alta precisión. Funciona haciendo pasar el material a través de una serie de rodillos o cabezales niveladores que aplican presión en zonas concretas, ajustando la curvatura del metal para conseguir una superficie plana o uniforme. El proceso continúa hasta que se alcanza el nivel deseado de planitud o rectitud.

Solicite un presupuesto

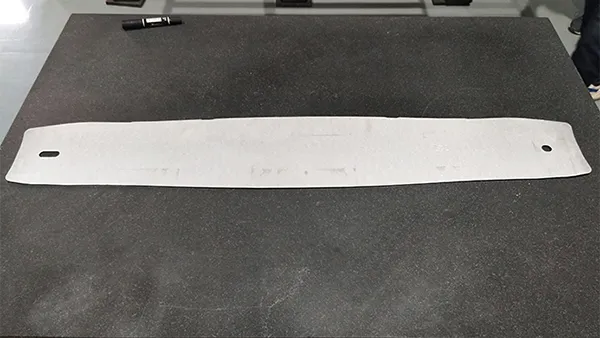

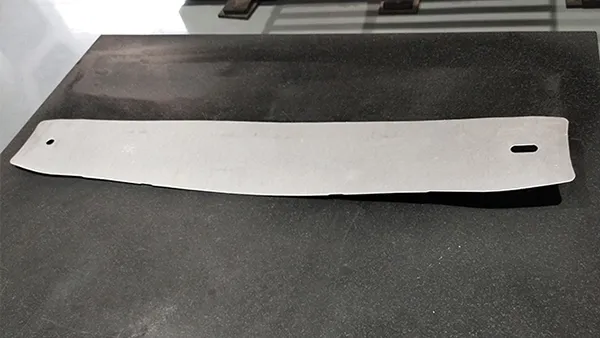

Chapa de acero de alta resistencia automotriz

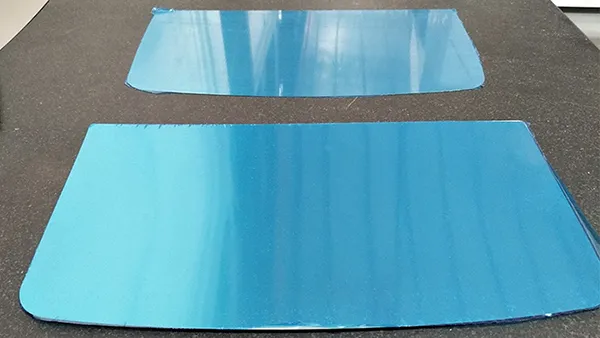

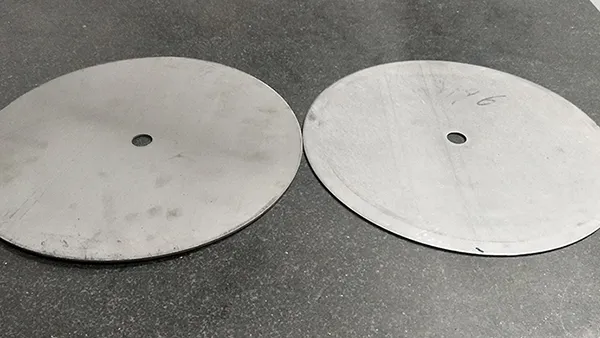

Chapas de acero laminado para uso médico

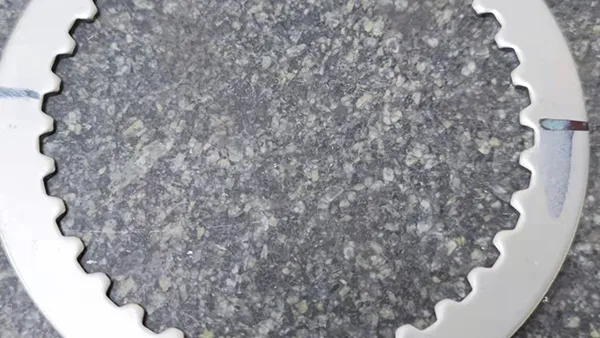

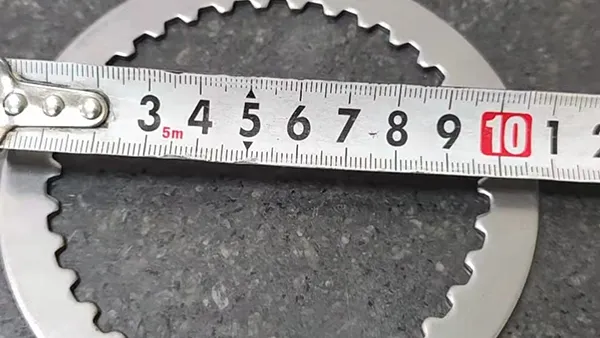

Almohadilla de rotura (break pad)

Set de punzones

Características
Especificaciones
Componentes

Características

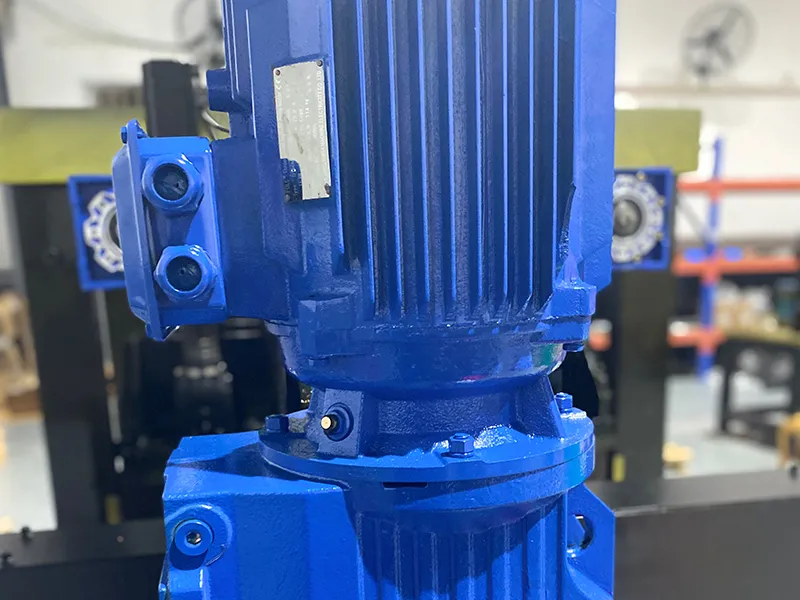

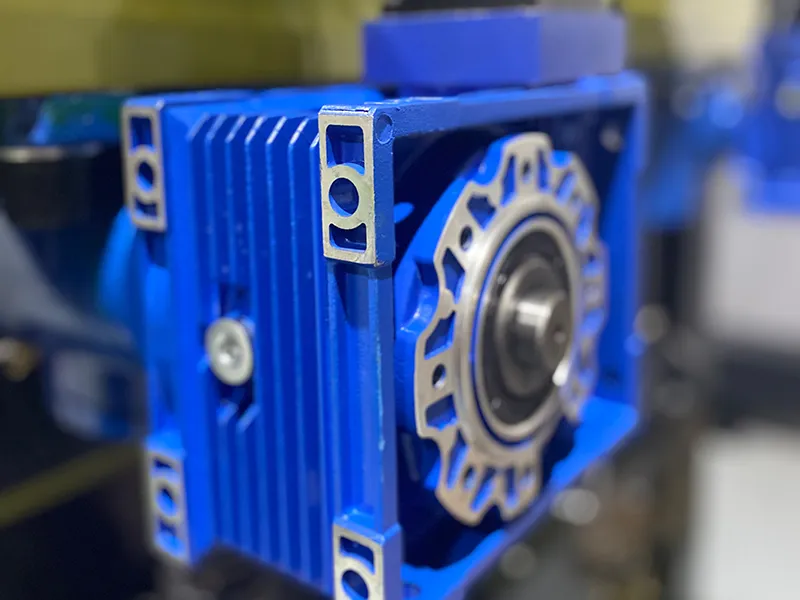

Accionamiento de doble rodillo
Cuenta con un servomotor acoplado a una caja de cambios de alta precisión, lo que garantiza un funcionamiento suave y estable de los rodillos niveladores.

Control de circuito cerrado CNC
Utiliza un sistema CNC completo con retroalimentación en tiempo real a través de sensores de desplazamiento para mantener una precisión constante del espacio entre los rodillos.

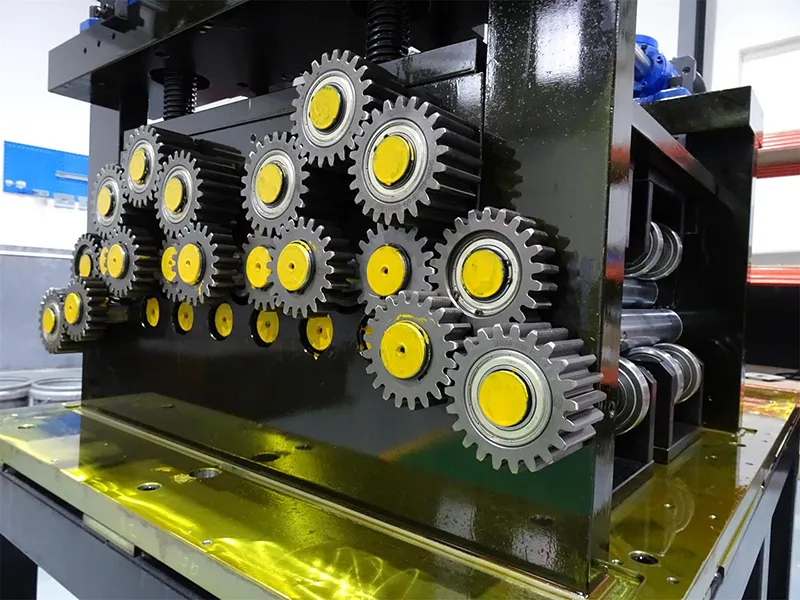

Sistema de engranajes mejorado
Los engranajes están diseñados de manera óptima para una distribución uniforme de la potencia a los rodillos, con un pulido fino y un tratamiento térmico para reducir el ruido y aumentar la durabilidad.

Construcción robusta de rodillos
Incluye 23 rodillos de acero aleado de alta resistencia, cada uno endurecido para mejorar las propiedades mecánicas y prolongar la vida útil.

Tecnología avanzada de paso de rodillos
Emplea una disposición desigual del paso de los rodillos para optimizar el alivio de la tensión durante el proceso de nivelación.

Accionamiento individual de rodillos
Cada rodillo es accionado de forma independiente por un eje cardán, lo que proporciona un control preciso y un rendimiento mejorado.

Sistema de rodamiento superior
Los rodillos están soportados por rodamientos de agujas, sellados para evitar la contaminación y diseñados para intervalos de mantenimiento prolongados.

Aplicaciones

Diseñado para el aplanamiento de alta precisión, este nivelador de placas sobresale con una variedad de materiales que incluyen aluminio, acero inoxidable, acero al carbono y placas de cobre. Es especialmente eficaz en aplicaciones que requieren una planitud precisa, como piezas de automóviles, estructuras aeroespaciales, componentes ferroviarios de alta velocidad y muebles metálicos y gabinetes eléctricos.

Especificaciones

Niveladora de placas (diámetro de rodillo de 30mm)

Modelo	30-300-21	30-500-21	30-800-21	30-1000-21
Diámetro del rodillo	Ø30mm	Ø30mm	Ø30mm	Ø30mm
Cantidad de rodillos	21	21	21	21
Ancho nominal de nivelación	300mm	500mm	800mm	1000mm
Espesor nominal de la placa	0.5-2mm	0.5-2mm	0.5-2mm	0.5-2mm
Espesor máx. de la placa	3mm	3mm	3mm	3mm
Precisión de nivelación	H	H	H	H

Niveladora de placas (diámetro de rodillo de 40mm)

Modelo	40-300-21	40-500-21	40-800-21	40-1000-21
Diámetro del rodillo	Ø40mm	Ø40mm	Ø40mm	Ø40mm
Cantidad de rodillos	21	21	21	21
Ancho nominal de nivelación	300mm	500mm	800mm	1000mm
Espesor nominal de la placa	0.5-3mm	0.5-3mm	0.5-3mm	0.5-3mm
Espesor máx. de la placa	5mm	5mm	5mm	5mm
Precisión de nivelación	H	H	H	H

Nivelador de placas (diámetro de rodillo de 50mm)

Modelo	50-300-21	50-500-21	50-800-21	50-1000-21
Diámetro del rodillo	Ø50mm	Ø50mm	Ø50mm	Ø50mm
Cantidad de rodillos	21	21	21	21
Ancho nominal de nivelación	300mm	500mm	800mm	1000mm
Espesor nominal de la placa	0.5-4mm	0.5-4mm	0.5-4mm	0.5-4mm
Espesor máx. de la placa	8mm	8mm	8mm	8mm
Precisión de nivelación	H	H	H	H

Niveladora de placas (diámetro de rodillo de 60mm)

Modelo	60-300-21	60-500-21	60-800-21	60-1000-21
Diámetro del rodillo	Ø60mm	Ø60mm	Ø60mm	Ø60mm
Cantidad de rodillos	21	21	21	21
Ancho nominal de nivelación	300mm	500mm	800mm	1000mm
Espesor nominal de la placa	1-6mm	1-6mm	1-6mm	1-6mm
Espesor máx. de la placa	10mm	10mm	10mm	10mm
Precisión de nivelación	H	H	H	H

Componentes

Configuraciones

Controlador CNC: Delta (Taiwán)

Servomotor: Mitsubishi (Japón)

Servoaccionamiento: Mitsubishi (Japón)

Inversor: Mitsubishi (Japón)

Sensor de desplazamiento de ángulo: Miran (China)

Componentes eléctricos de baja tensión: Schneider (Francia)

Por qué se necesitan la s niveladoras de placas en la industria metalúrgica

Chapa de acero de alta resistencia automotriz

Chapas de acero laminado para uso médico

Almohadilla de rotura (break pad)

Set de punzones

Corrección de forma
Los niveladores de precisión abordan las deformaciones en la chapa metálica causadas por la fabricación, el transporte o el uso, restaurándolas a sus especificaciones de diseño originales.
Garantizar el cumplimiento de los estándares de precisión
En sectores como el automotriz y el aeroespacial, donde los estrictos estándares de planitud son críticos, los niveladores de placas garantizan que las piezas metálicas cumplan con estos exigentes requisitos.
Integración de procesos
Estas máquinas facilitan el ajuste de las piezas de trabajo de metal a las formas específicas requeridas para el procesamiento posterior, mejorando la calidad y la consistencia generales de la fabricación.
Retificación de deformación
Los niveladores de placas reparan las deformaciones resultantes de la soldadura, el calentamiento u otros procesos industriales, asegurando que la pieza de trabajo cumpla con los estándares técnicos.
Mejora estética
Al mejorar el acabado de la superficie, los niveladores de placas mejoran el atractivo visual y profesional de los productos metálicos.
