Prensa hidráulica tipo C
Prensa de marco de ranura para el conformado de chapa metálica
Prensa hidráulica tipo C
Prensa de marco de ranura para el conformado de chapa metálica

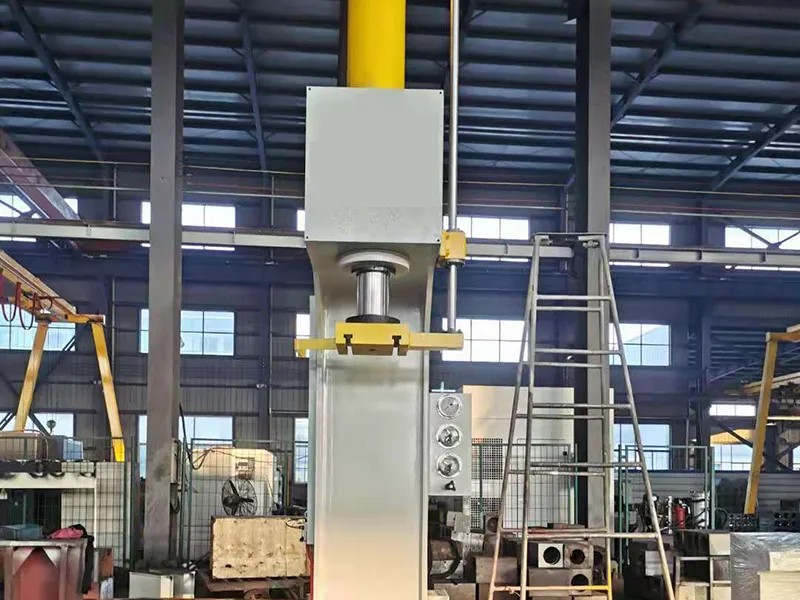

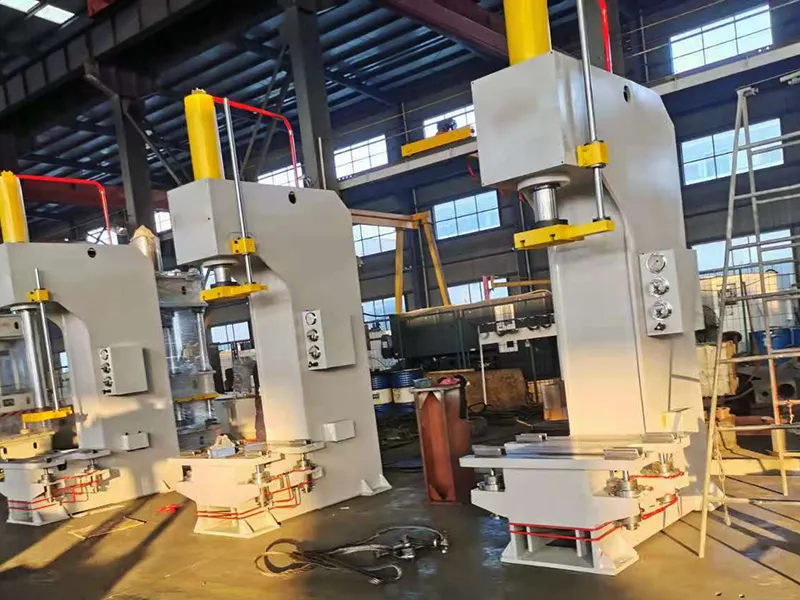

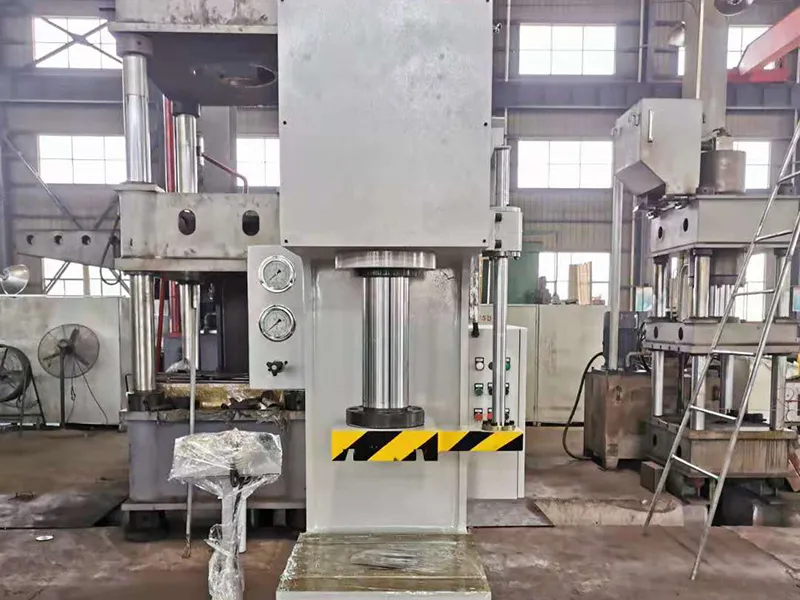

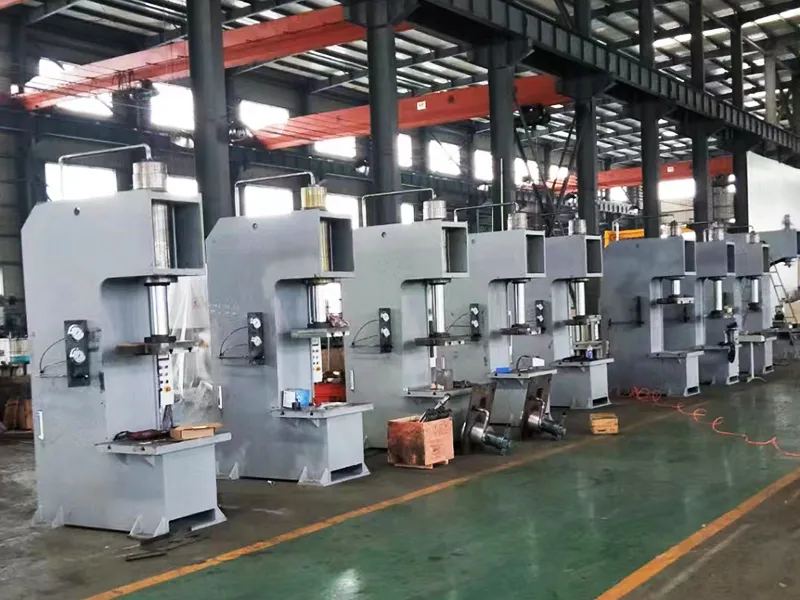

La prensa hidráulica tipo C cuenta con una robusta estructura de una sola columna en forma de "C", totalmente soldada de acero, lo que garantiza una rigidez y durabilidad superiores. El sistema hidráulico está ingeniosamente integrado en el propio bastidor, lo que mejora la compacidad estética y funcional de la máquina. Equipada con un controlador programable por ordenador, esta prensa hidráulica ofrece un sistema de control de botón centralizado que permite operaciones en modo de ajuste, manual y semiautomático. Esta configuración garantiza un control intuitivo y facilidad de mantenimiento.
- Características
- Especificaciones
- Accesorios
Características
- Diseño robusto
Diseñada con una estructura de un solo brazo en forma de C optimizada por computadora, la prensa ofrece una rigidez y durabilidad superiores. Su diseño simple mejora la facilidad operativa y la accesibilidad. - Construcción duradera
El marco está construido con placas de acero totalmente soldadas, lo que garantiza una construcción robusta. Un sistema de control eléctrico independiente mejora la fiabilidad y simplifica el mantenimiento. - Control hidráulico avanzado
La prensa hidráulica cuenta con un sistema integrado de válvula de 2 vías para garantizar un rendimiento confiable, una larga vida útil, un choque hidráulico mínimo y fugas reducidas. - Opciones de control versátiles
El sistema hidráulico se controla a través de un panel de botones centralizado, que ofrece modos de operación flexibles que incluyen jog, automático y pedal. Esto permite un uso adaptable de acuerdo con los diferentes requisitos de fabricación.
Aplicaciones
- Fabricación de metal
Ideal para operaciones de estiramiento, punzonado y doblado en placas de metal, especialmente adecuado para formar utensilios de cocina y carcasas de gabinetes de acero inoxidable. - Manejo de material
Eficiente en procesos de extrusión en caliente y en frío, y corrección de componentes metálicos. - Fabricación diversa
Ampliamente utilizado en el moldeo de productos en polvo y abrasivos, así como en el prensado y la conformación de materiales plásticos y aislantes.
Especificaciones
| Modelo | |||||||||
| Fuerza nominal (KN) | 100 | 250 | 400 | 630 | 1000 | 1600 | 2000 | 3150 | |
| Altura abierta (mm) | 630 | 630 | 700 | 800 | 900 | 960 | 960 | 1600 | |
| Max. carrera (mm) | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 1000 | |
| Max. velocidad de prensado (mm/s) | 50 | 50 | 50 | 50 | 34 | 20 | 20 | 100 | |
| Velocidad de trabajo del ariete (mm/s) | 6-12 | ||||||||
| Max. velocidad del retorno (mm/s) | 140 | 110 | 100 | 100 | 70 | 53 | 53 | 65 | |
| Profundidad de la garganta (mm) | 250 | 305 | 325 | 325 | 325 | 325 | 325 | 1000 | |
| Tamaño de la mesa de trabajo (mm) | Izquierda-derecha | 410 | 510 | 600 | 630 | 700 | 700 | 700 | 1000 |
| Adelante-atrás | 420 | 570 | 650 | 600 | 600 | 600 | 600 | 1000 | |
| Altura de la mesa de trabajo (mm) | 600 | 710 | 600 | 600 | 700 | 700 | 700 | ||
| Tamaño de la placa superior (mm) | Izquierda-derecha | 200 | 250 | 250 | 275 | 300 | 400 | 500 | 800 |
| Tamaño de la placa superior (mm) | Adelante-atrás | 200 | 250 | 250 | 275 | 300 | 400 | 500 | 800 |
| Potencia total (kW) | 3 | 4 | 7.5 | 11 | 11 | 11 | 11 | 22 | |
| Max. presión (Mpa) | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | |
Accesorios
- Mesa de trabajo
- Sistema de enderezado de precisión
- Dispositivo de seguridad fotoeléctrico
- Pantalla táctil industrial
- Sistema de control de velocidad proporcional
- Dispositivo de calefacción
- Dispositivo de enfriamiento
- Dispositivo de alimentación
- Controlador programable PLC
