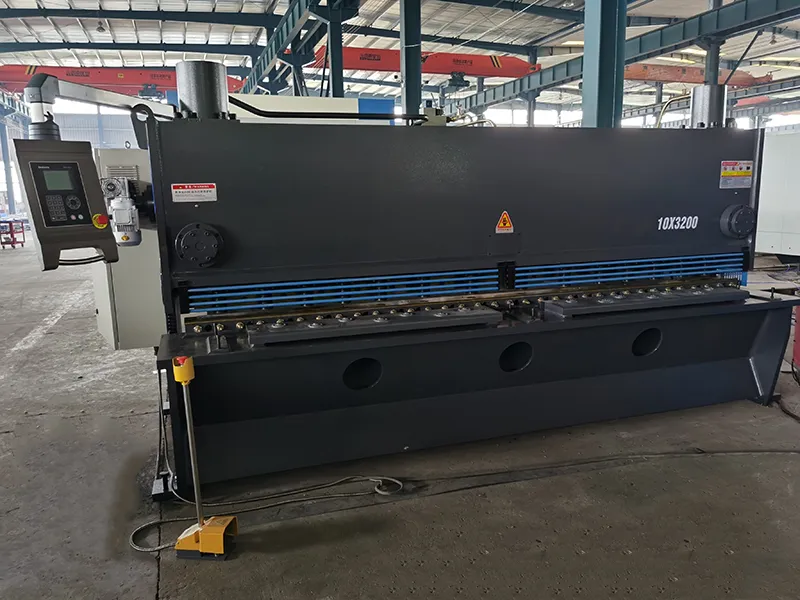

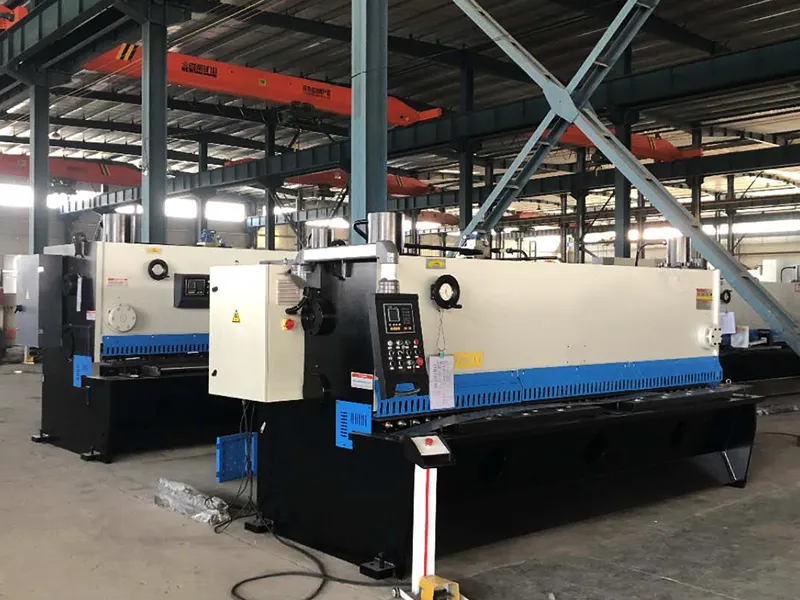

Cizalla guillotina hidráulica
Cizalla de chapa metálica adecuada para cortar metales gruesos con una distorsión mínima
Cizalla guillotina hidráulica
Cizalla de chapa metálica adecuada para cortar metales gruesos con una distorsión mínima
Especificaciones principales
- Espesor de corte: 6mm-20mm
- Longitud de corte: 2500mm-6000mm
Esta cizalla guillotina hidráulica es esencial en la metalurgia y la fabricación, ya que aprovecha un sistema hidráulico para el corte eficiente de piezas de trabajo de metal. Es particularmente efectivo para materiales más gruesos o más duros, utilizando un cilindro hidráulico para mover la cuchilla verticalmente y completar el proceso de corte.
- Características
- Especificaciones
- Configuraciones
Esta cizalla guillotina hidráulica es ideal para cortar láminas de metal, rieles, marcos de acero en la construcción, carcasas de gabinetes eléctricos y productos electrónicos de precisión, entre otros usos.
- Estructura estable de guillotina: optimizada para mejorar la estabilidad y el rendimiento.
- Espacio de cuchilla ajustable: se adapta rápidamente a diferentes espesores de material, lo que mejora la flexibilidad operativa.
- Ángulo de corte reducido: minimiza la distorsión y mejora la calidad de corte.

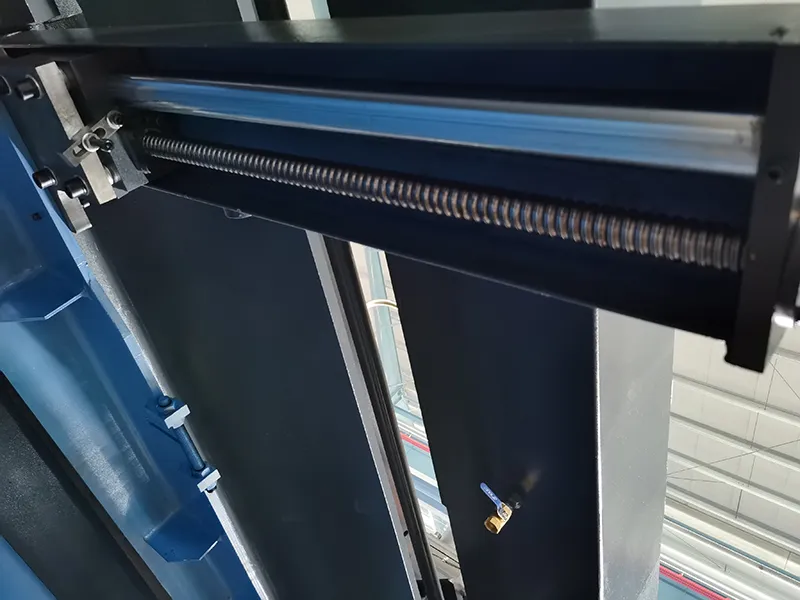

- Tope trasero de precisión: Se ajusta fácilmente para mediciones y controles precisos.
- Carrera ajustable: Optimiza la eficiencia del procesamiento para diversas demandas de producción.
Modelo | Espesor de corte (mm) | Longitud de corte (mm) | Carrera (n/min) | Tope trasero (mm) | Ángulo de corte (°) | Profundidad de la garganta (mm) | Motor principal (kW) |
6 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 5000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
6 | 6000 | 8 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 2500 | 14 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 3200 | 12 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 4000 | 10 | 600 | 0.5°-1.5° | 120 | 7.5 | |
8 | 5000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
8 | 6000 | 7 | 600 | 0.5°-2° | 120 | 15 | |
10 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
10 | 5000 | 5 | 800 | 0.5°-2.5° | 120 | 15 | |
12 | 2500 | 10 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 3200 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
12 | 5000 | 5 | 600 | 0.5°-2.5° | 120 | 18.5 | |
12 | 6000 | 4 | 800 | 0.5°-2.5° | 120 | 18.5 | |
16 | 2500 | 8 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 3200 | 7 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 4000 | 6 | 600 | 0.5°-2.5° | 120 | 15 | |
16 | 5000 | 5 | 600 | 0.5°-3° | 120 | 22 | |
16 | 6000 | 4 | 800 | 0.5°-3° | 120 | 37 | |
20 | 2500 | 6 | 600 | 0.5°-3° | 120 | 22 | |
20 | 3200 | 5 | 600 | 0.5°-3° | 120 | 30 | |
20 | 4000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
20 | 5000 | 4 | 600 | 0.5°-3° | 120 | 37 | |
20 | 6000 | 4 | 1000 | 0.5°-3° | 120 | 55 |
Configuraciones estándar
Configuraciones opcionales
![Soporte trasero neumático](products/2-2-hydraulic-guillotine-shear_10.webp)

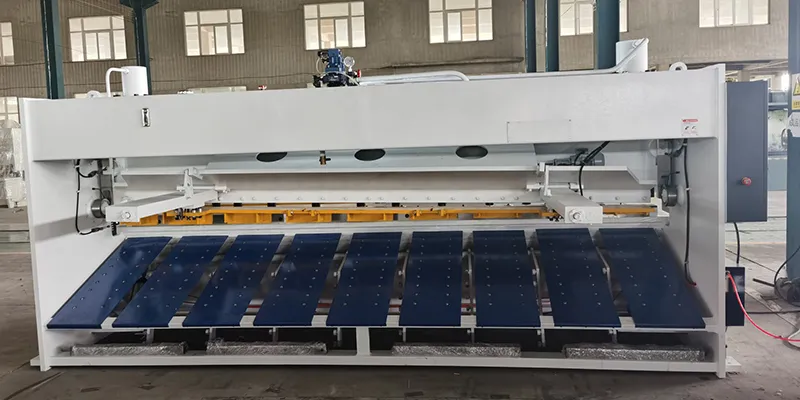

Soporte trasero neumático
Admite la manipulación de hojas en máquinas de hasta el tamaño de 8x4000.
![Soporte delantero extendido](products/2-2-hydraulic-guillotine-shear_11.webp)

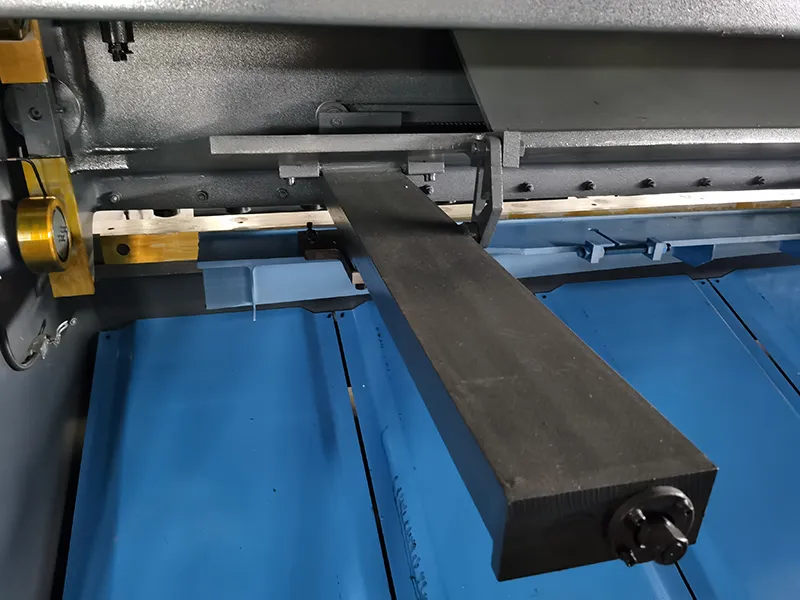

Soporte delantero extendido
La longitud de soporte estándar es de 900mm, personalizable para acomodar hojas más grandes.
![Dispositivo de posicionamiento de ángulo](products/2-2-hydraulic-guillotine-shear_12.webp)

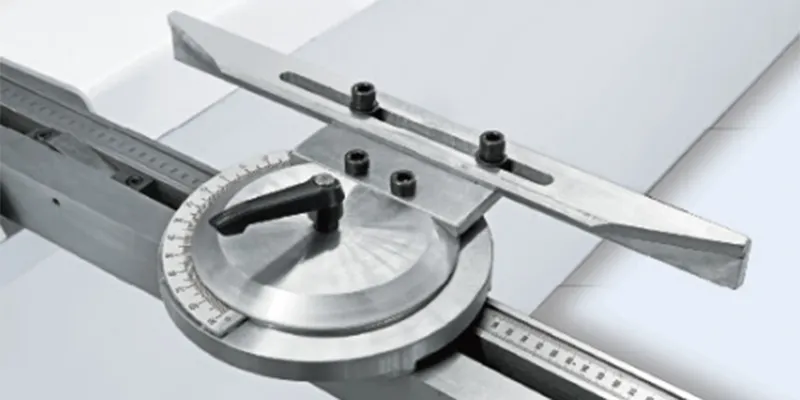

Dispositivo de posicionamiento de ángulo
Facilita cortes angulares precisos y se puede ajustar a lo largo del brazo de soporte para un posicionamiento óptimo.
![Dispositivo anti-torsión](products/2-2-hydraulic-guillotine-shear_13.webp)

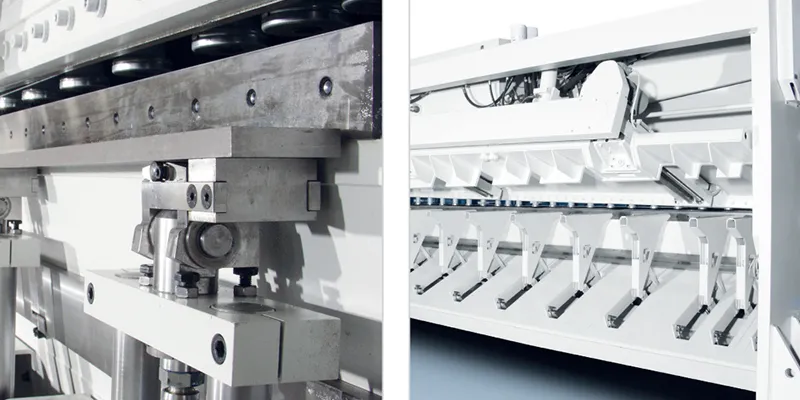

Dispositivo anti-torsión
Evita la deformación de materiales de corte estrecho durante el funcionamiento.
![Sistema de descarga trasera](products/2-2-hydraulic-guillotine-shear_14.webp)

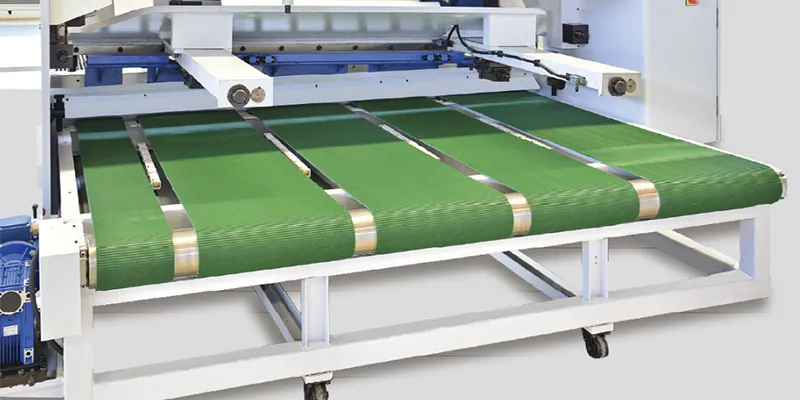

Sistema de descarga trasera
- Las hojas se imprimen debajo de la máquina, lo que crea un entorno de trabajo más seguro para los operadores.
- La cinta transportadora de poliuretano reduce los arañazos superficiales y el ruido de funcionamiento en las placas metálicas.
- Cuenta con un tope trasero de tipo posicionador para ayudar en la colocación precisa de los materiales en lámina durante los procesos de cizallamiento.
- Equipado con ruedas para una fácil reubicación y un cómodo acceso de mantenimiento.
- Diseñado para máquinas con capacidades de hasta 8x4000.
Otros componentes
