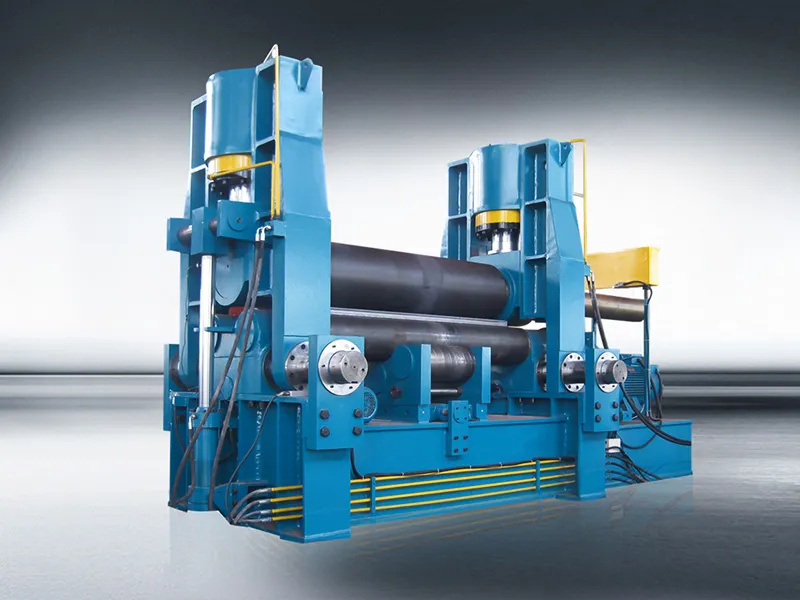

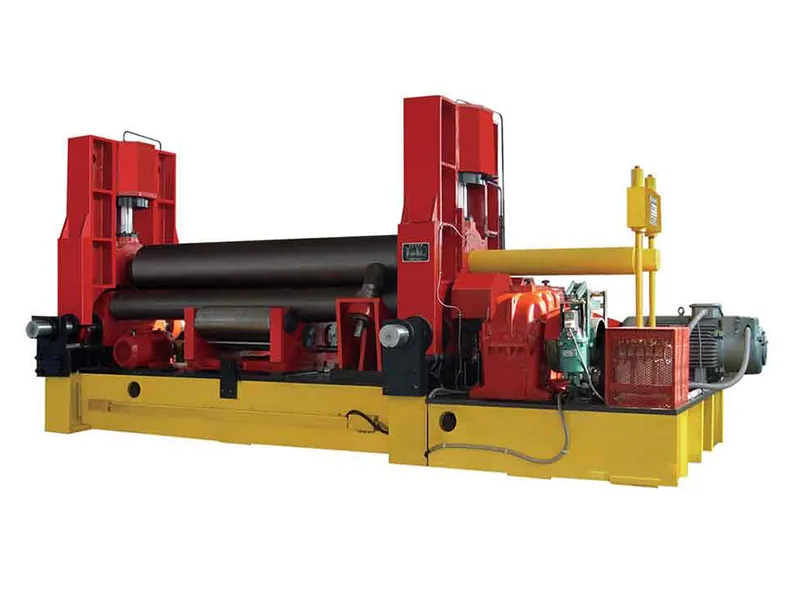

Roladora de placa de 3 rodillos
Máquina roladora hidráulica para doblado cilíndrico y cónico
Roladora de placa de 3 rodillos
Máquina roladora hidráulica para doblado cilíndrico y cónico
La roladora de placa de 3 rodillos es una herramienta esencial para dar forma a placas de acero en formas cilíndricas. Permite ajustes verticales y horizontales del rodillo superior, lo que permite un control preciso sobre el proceso de doblado. Con la capacidad de predoblado lograda a través del posicionamiento asimétrico del rodillo superior, esta máquina garantiza operaciones de doblado eficientes y precisas. Los componentes clave incluyen el rodillo superior, el rodillo inferior, el dispositivo de movimiento horizontal, el dispositivo de rodillos, el sistema de transmisión principal, el dispositivo de vuelco, el dispositivo de equilibrio, el bastidor y el chasis.
- Características
- Especificaciones
- Componentes
- Doble funcionalidad
La roladora de placa combina el predoblado y el redondeo simultáneamente, lo que mejora la eficiencia en la producción. Los componentes como la base general, el bastidor lateral basculante, el bastidor lateral fijo, el rodillo de trabajo, el soporte del rodillo, el dispositivo de transmisión principal, el dispositivo móvil del rodillo superior, el dispositivo basculante, la estación de bombeo hidráulico y el sistema de control electrónico contribuyen a su versátil funcionalidad. - Operación conveniente
El cilindro facilita el volteo inverso y el reinicio del rodillo superior, mientras que el ajuste del equilibrio se logra a través del eyector, lo que garantiza la facilidad de operación. - Mecanismo de accionamiento
Los rodillos inferiores son rodillos impulsores fijos en su posición, accionados por el motor principal a través del reductor principal. El rodillo superior, que sirve como rodillo accionado, gira por fricción con la superficie de la placa de acero. Su movimiento vertical está controlado por cilindros hidráulicos en ambos extremos. - Movimiento horizontal
El movimiento horizontal del rodillo superior es accionado por un motor de freno conectado a un subreductor, lo que permite ajustes precisos para diferentes requisitos de flexión.
Esta roladora de placa de 3 rodillos es ideal para doblar y dar forma a láminas de metal, con la capacidad de predoblar en el extremo de la hoja. Se adapta al laminado de piezas de trabajo redondas, curvas y cónicas dentro de rangos especificados. Ampliamente utilizado en la construcción naval, construcción de calderas, fabricación de ascensores, fabricación de equipos químicos y diversas aplicaciones de maquinaria y estructuras metálicas.
Modelo | Presión del rodillo superior (Ton) | Espesor máx. de doblado (mm) | Espesor de predoblado (mm) | Longitud máx. de doblado (mm) | Diámetro del rodillo superior (mm) | Diámetro del rodillo inferior (mm) | Distancia central (mm) |
25 | 4 | 3.5 | 2500 | 200 | 125 | 160 | |
30 | 6 | 5 | 2500 | 210 | 125 | 160 | |
37 | 8 | 6.5 | 2000 | 210 | 135 | 180 | |
37 | 8 | 6.5 | 2500 | 235 | 135 | 180 | |
37 | 10 | 8 | 2000 | 235 | 135 | 180 | |
55 | 10 | 8 | 2500 | 250 | 145 | 200 | |
65 | 12 | 10 | 2000 | 250 | 145 | 200 | |
75 | 12 | 10 | 2500 | 265 | 145 | 200 | |
75 | 12 | 10 | 3000 | 290 | 150 | 245 | |
75 | 16 | 13 | 2000 | 265 | 150 | 245 | |
100 | 16 | 13 | 2500 | 300 | 165 | 270 | |
130 | 16 | 13 | 3000 | 330 | 180 | 300 | |
100 | 20 | 16 | 2000 | 300 | 165 | 270 | |
130 | 20 | 16 | 2500 | 330 | 180 | 300 | |
230 | 20 | 16 | 4000 | 440 | 235 | 380 | |
190 | 25 | 20 | 2500 | 380 | 220 | 360 | |
230 | 25 | 20 | 3000 | 410 | 235 | 380 | |
270 | 25 | 20 | 4000 | 490 | 250 | 400 | |
230 | 30 | 25 | 2500 | 410 | 235 | 380 | |
270 | 30 | 25 | 3000 | 450 | 250 | 400 |
![Rodillo superior](products/6-2-3-roll-plate-bending-machine_03.webp)

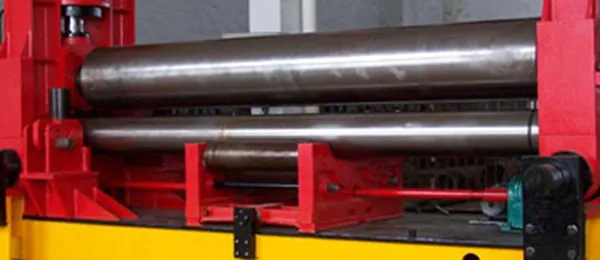

Rodillo superior
Responsable de dar forma a las placas de acero en formas cilíndricas o de arco.
- Dispositivo de rodillo superior: compuesto por el rodillo superior, el cilindro de aceite principal, el asiento del rodamiento de rodillos superior y el rodamiento esférico de doble hilera.
- Cilindros principales: Proporcionan la presión necesaria para las placas rodantes, que funcionan a una presión de trabajo de 19.5MPa.
![Rodillo inferior y dispositivo de movimiento horizontal](products/6-2-3-roll-plate-bending-machine_03.webp)
Rodillo inferior y dispositivo de movimiento horizontal
Proporciona torque positivo y negativo para la hoja rolada.
- Dispositivo de rodillo inferior: Consta del rodillo inferior, el asiento del rodamiento del rodillo inferior, el manguito del eje del rodillo inferior y el engranaje de entrada del rodillo inferior.
- Material: Rodillo inferior fabricado en acero aleado 45# de alta calidad, templado y revenido, con superficie reforzada mecánicamente que cumple con los estándares de rigidez.
![Soporte de rodillo](products/6-2-3-roll-plate-bending-machine_04.webp)
Soporte de rodillo
Facilita el ajuste y el movimiento de las combinaciones de rodillos.
- Incluye sets de soporte de rodillos, mecanismo de cuña y mecanismo en espiral.
- El tornillo acciona las cuñas para acercarlas o separarlas, subiendo o bajando la combinación de rodillos.
![Sistema de accionamiento principal](products/6-2-3-roll-plate-bending-machine_05.webp)
Sistema de accionamiento principal
Proporciona potencia y par para el rolado de placas.
- Componentes: Motores principales, reductores y engranajes de salida.
- Función: Gira hacia adelante y hacia atrás, transmitiendo el par al rodillo inferior para impulsar la alimentación y el rolado de la placa.
![Dispositivo de vuelco](products/6-2-3-roll-plate-bending-machine_06.webp)

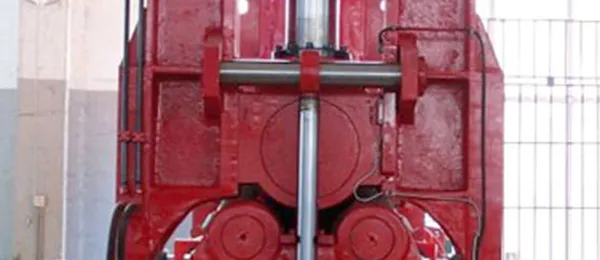

Dispositivo de vuelco
Se utiliza para la descarga del producto
- Componentes: Pasador (pin), ariete, cilindro hidráulico basculante, rodamiento, entre otros.
- Operación: El cilindro hidráulico basculante vuelca o restablece el bastidor basculante para facilitar la extracción del producto.
![Racks](products/6-2-3-roll-plate-bending-machine_07.webp)

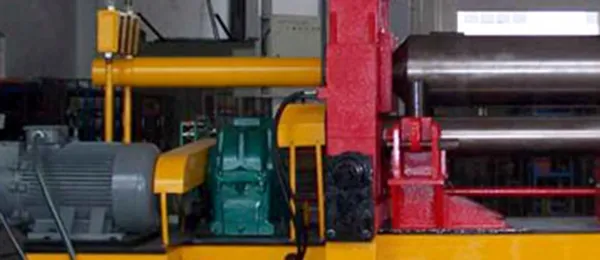

Racks
Proporciona soporte estructural y movimiento para el rodillo superior.
- Cuerpo del bastidor: Recocido para soldaduras, carcasa del cilindro hidráulico principal para el movimiento horizontal del rodillo superior.
![Hidráulico](products/6-2-3-roll-plate-bending-machine_08.webp)
Hidráulico
Asegura la potencia hidráulica para el funcionamiento.
- Componentes: Bombas de engranajes, grupos de válvulas, conectores de fluidos, accesorios hidráulicos.
- Diseño del sistema: tres circuitos que incluyen protección contra sobrepresión, circuito síncrono y circuito de velocidad, con tuberías simples para mantenimiento y depuración.
Otros componentes
- Ajuste del rodillo: Permite un fácil ajuste de la altura del rodillo superior para cambiar la curvatura de la placa según sea necesario.
- Movimiento horizontal: Permite el ajuste de la posición del rodillo superior en la dirección horizontal para cumplir con los requisitos específicos de flexión.
- Versatilidad: Capaz de predoblado y conformado simultáneos sin necesidad de operaciones adicionales, mejorando así la eficiencia general de la producción.
- Control del sistema CNC: Utiliza un sistema CNC avanzado para una operación flexible y precisa.
- Precisión de predoblado de la cara final: Garantiza una alta precisión en el predoblado de la cara final para una calidad superior del producto terminado.
- Amplia gama de formas: Adecuado para doblar piezas de trabajo de tubos, curvas o cónicas para satisfacer diversas necesidades de mecanizado.
- Producción integrada: Ofrece una integración perfecta en los procesos de producción sin necesidad de equipos adicionales, lo que agiliza las operaciones de fabricación.
