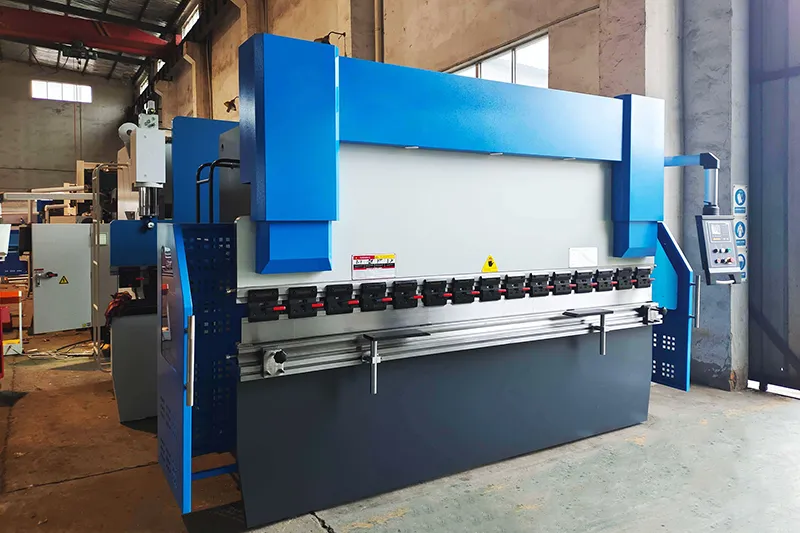

Dobladora de chapa metálica versátil para el conformado de metales con múltiples opciones de herramientas

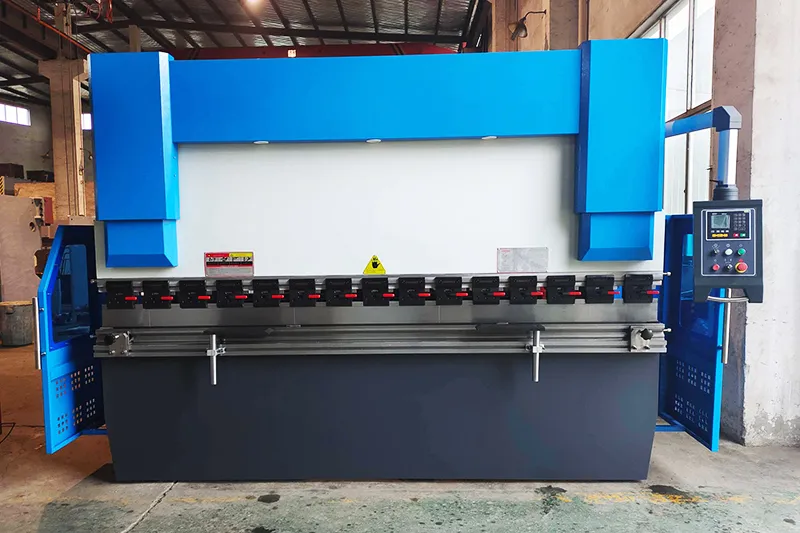

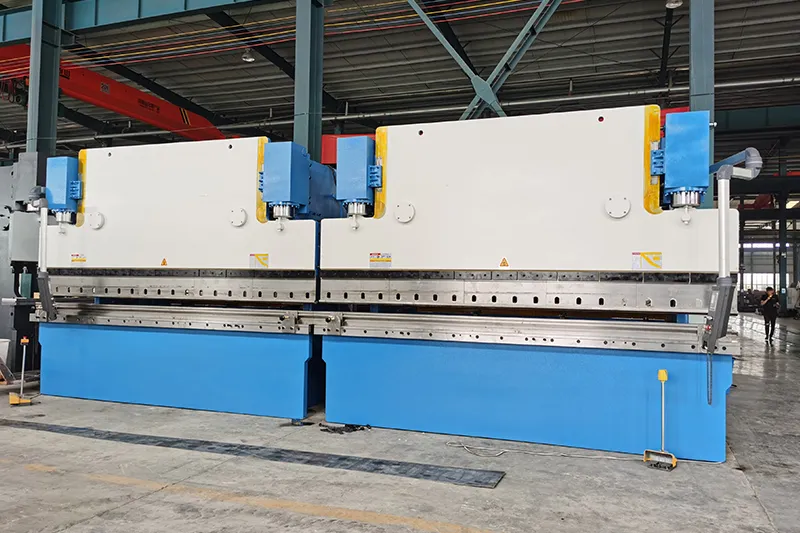

Prensa plegadora de barra de torsión
Dobladora de chapa metálica versátil para el conformado de metales con múltiples opciones de herramientas
Especificaciones principales
Fuerza nominal: 400KN-3000KN
Distancia entre montantes: 1900mm-5000mm
Profundidad de la garganta: 250mm-400mm
Solicite un presupuesto
Características
Especificaciones
Componentes
Utillajes
Esta prensa plegadora de barra de torsión utiliza cilindros hidráulicos para manipular las herramientas de la plegadora unidas al ariete, lo que facilita la formación precisa del metal. Comprende componentes esenciales como cilindros hidráulicos, un bloque deslizante, los troqueles superior e inferior y una mesa de trabajo, que soporta una variedad de troqueles de doblado para diversas aplicaciones de fabricación de láminas de metal.
Características
El marco está construido a partir de una sola placa de acero, soldada y estabilizada mediante el alivio de la tensión por vibración después del revenido, lo que garantiza una estabilidad estructural excepcional.
Cuenta con un mecanismo de sincronización que conecta las barras de torsión y el bloque. Junto con la transmisión hidráulica de doble cilindro, esta configuración logra una alta precisión durante el funcionamiento.
La máquina herramienta se somete a granallado para eliminar el óxido y se mecaniza con precisión utilizando un centro de mecanizado CNC importado. Este proceso garantiza el paralelismo y la perpendicularidad de todas las superficies metálicas, asegurando una calidad de montaje óptima.
Incorpora ejes de equilibrado mecánicos que mantienen el movimiento paralelo a ambos lados del bloque deslizante.
El tope trasero del eje X es accionado por un servomotor, que utiliza un husillo de bolas y una guía lineal para un movimiento preciso.
La carrera del bloque deslizante del eje Y también está servocontrolada, lo que mejora la precisión de posicionamiento.
Equipado con el sistema de control TP10 con una interfaz de pantalla táctil, programación de ángulos y amplia gama de moldes y productos. Admite operaciones de doblado complejas, incluido el doblado por arco.

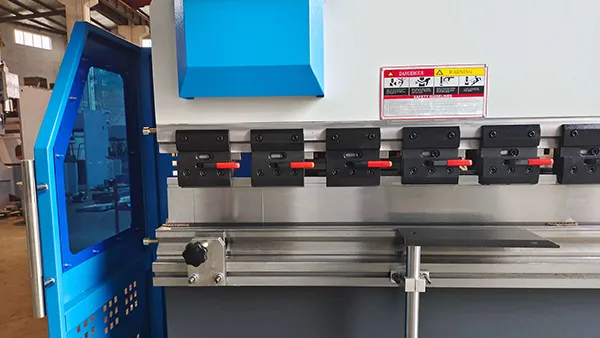

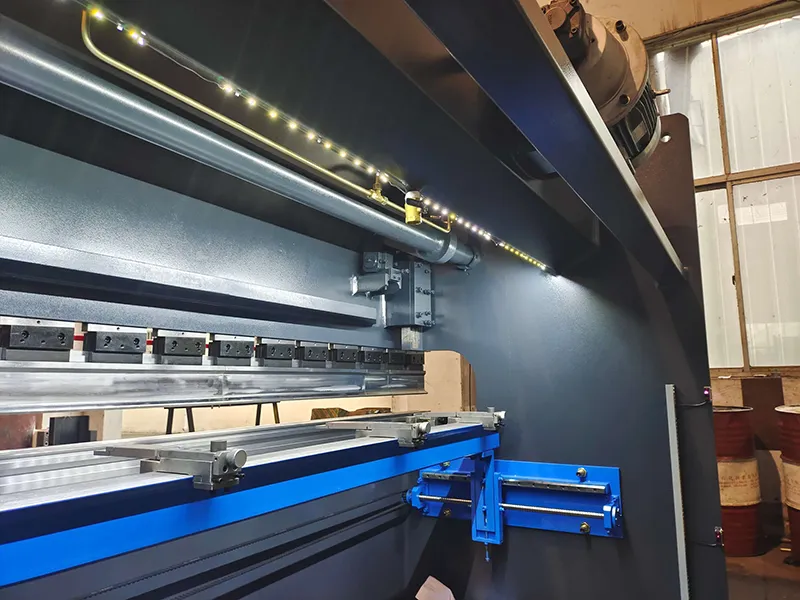

Soporte delantero
Este componente es ajustable, capaz de movimientos laterales, con ajustes verticales como configuración opcional.

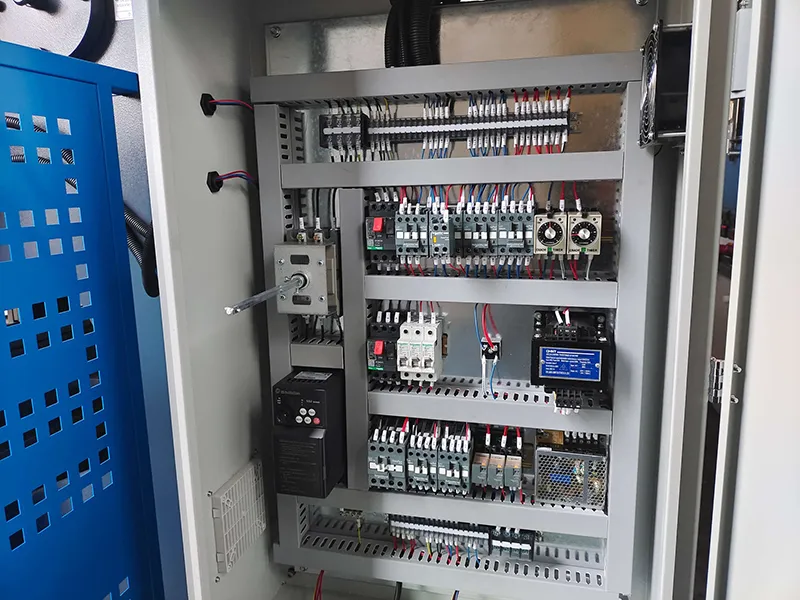

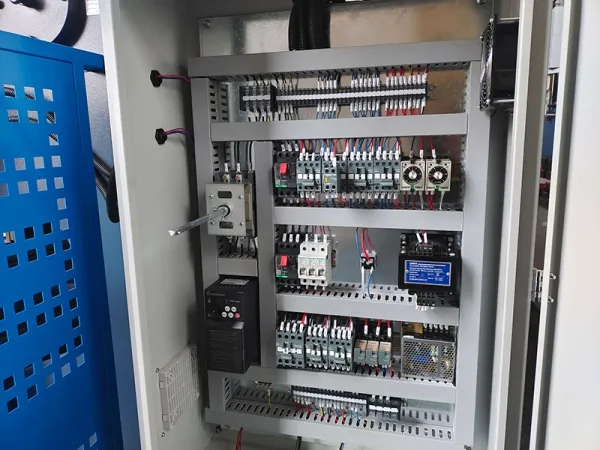

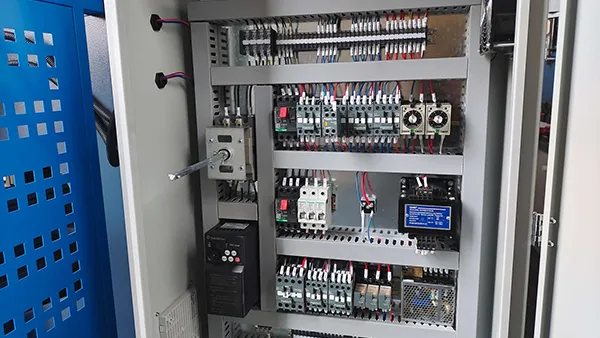

Panel eléctrico Schneider
Los componentes eléctricos primarios provienen de Schneider para garantizar la estabilidad operativa.
Características de seguridad
Incluye un mecanismo de seguridad que apaga automáticamente la máquina cuando se abren las puertas.

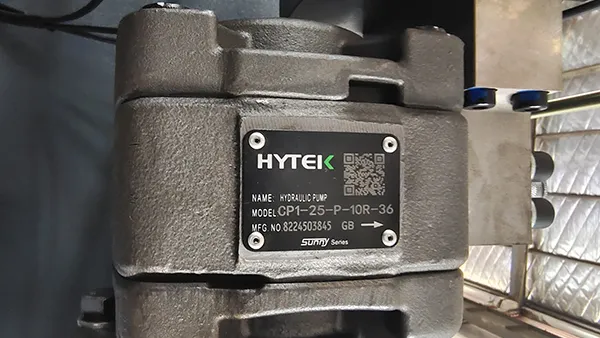

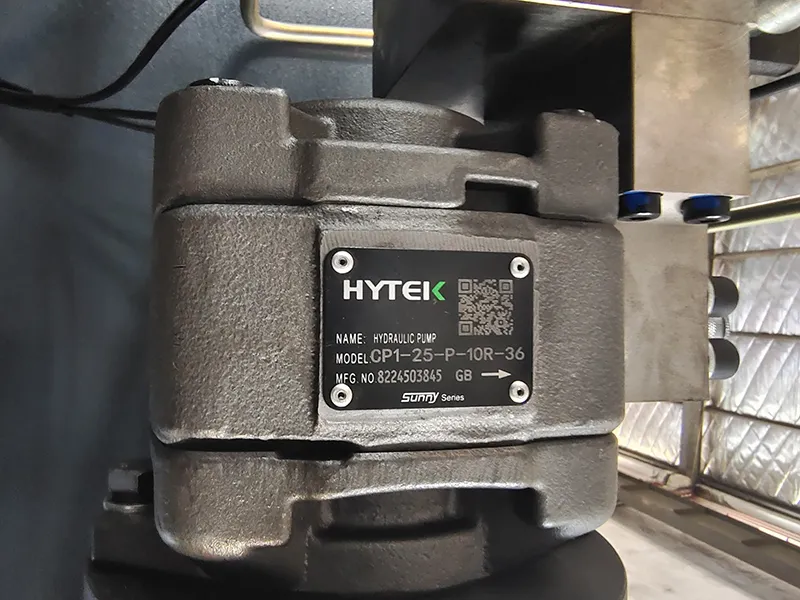

Bomba hidráulica Sunny
Cuenta con una bomba hidráulica Sunny conocida por su rendimiento estable.

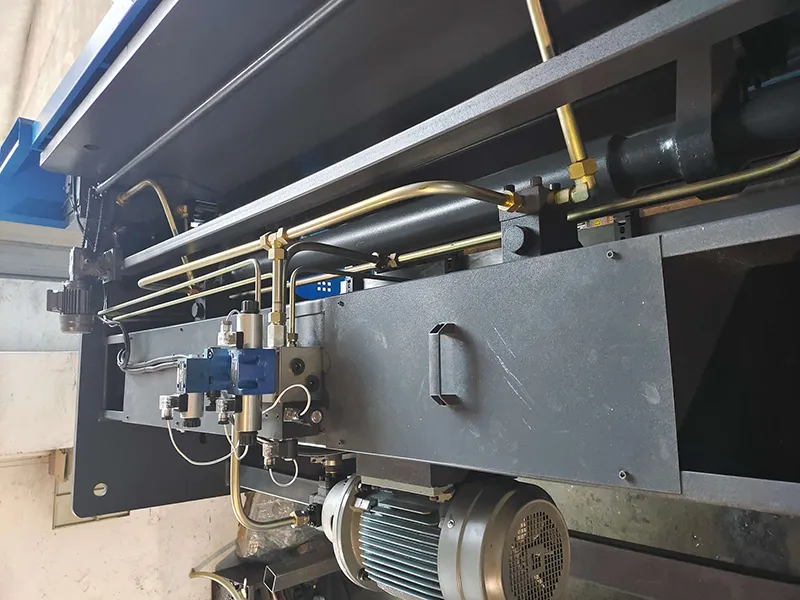

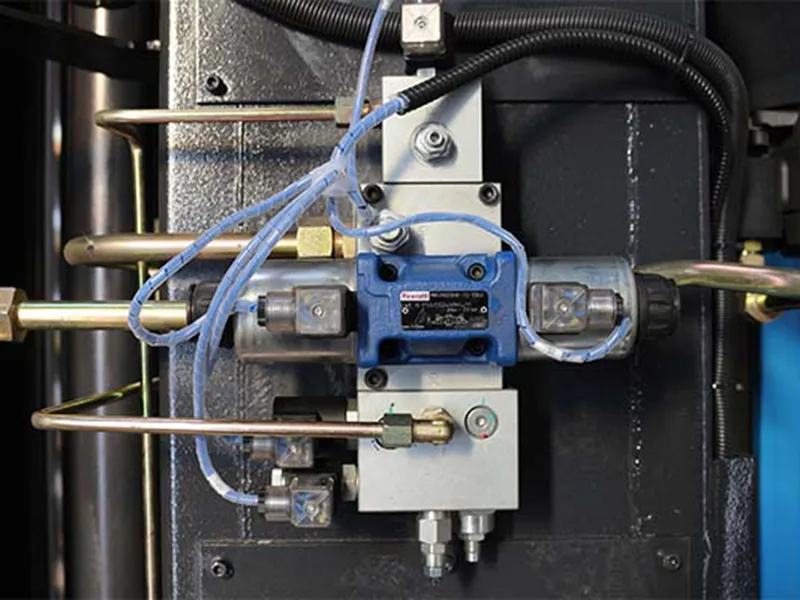

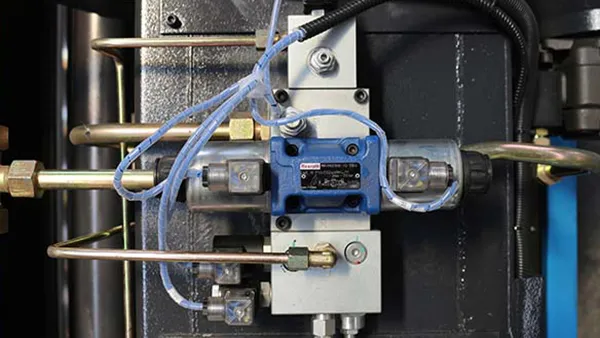

Sistema hidráulico integrado
Utiliza sellos Parker estadounidenses o NOK japoneses para prolongar la vida útil del cilindro y garantizar la estanqueidad del aceite a largo plazo.
Incorpora un sistema hidráulico integrado German Rexroth para una transmisión hidráulica confiable y estable. Este diseño minimiza los problemas relacionados con las fugas de aceite hidráulico.
Emplea tuberías y conexiones EMB alemanas para evitar bloqueos de válvulas por escoria de soldadura y mantener un flujo de aceite sin obstáculos dentro del sistema hidráulico.

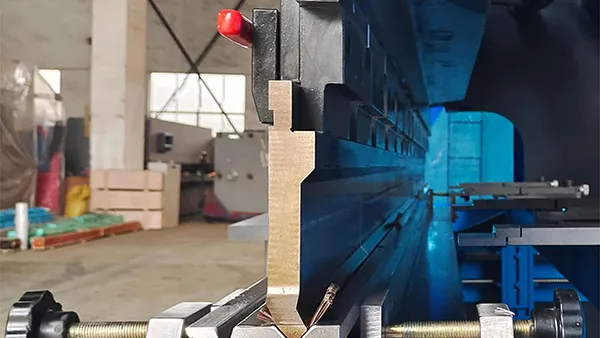

Construido en acero 42CrMo
Construidas con acero 42CrMo, las herramientas de doblado están tratadas térmicamente para lograr una dureza de 42HRC, lo que garantiza durabilidad y precisión.

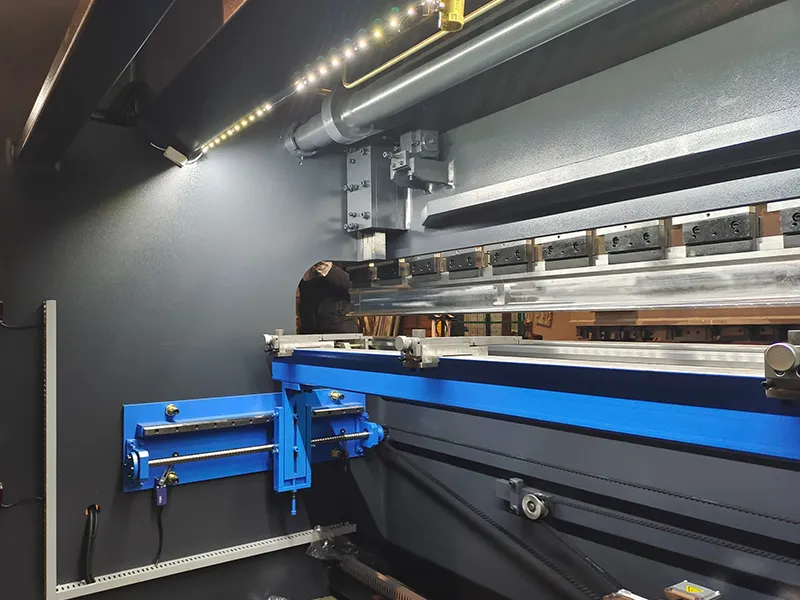

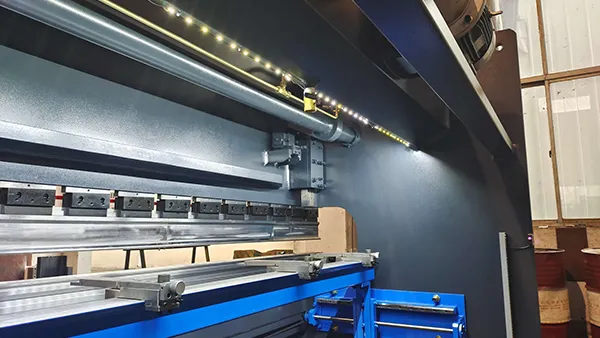

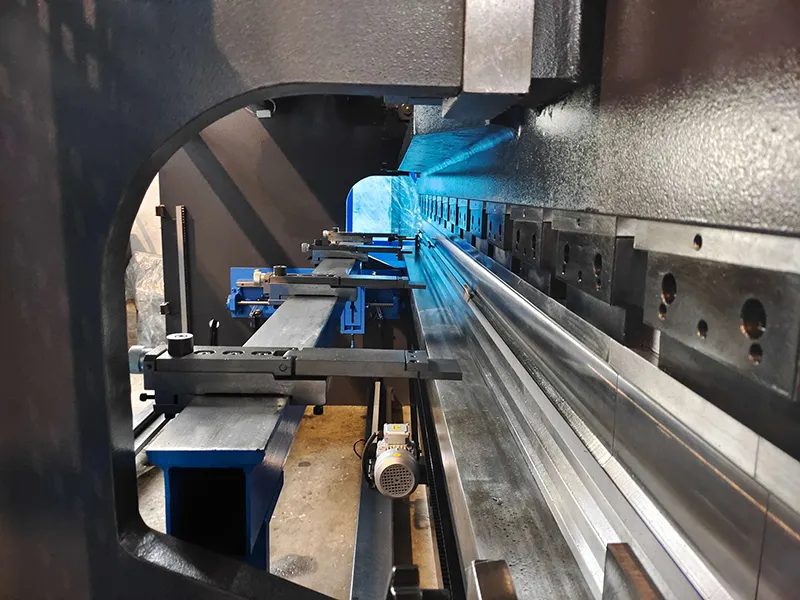

Tope trasero (backgauge)
Cuenta con dedos de tope (stop fingers) ajustables que se pueden mover horizontalmente. Está disponible una función de movimiento vertical opcional para los dedos de tope (stop fingers).

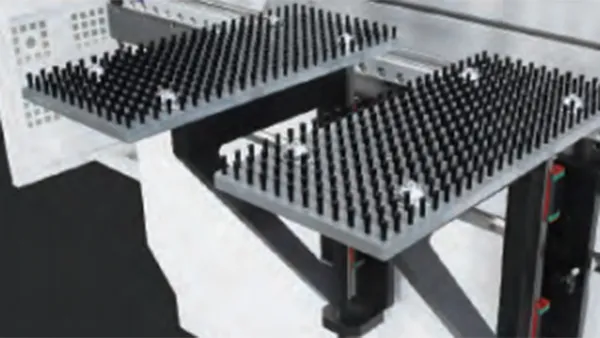

Cepillo de calibre delantero (opcional)

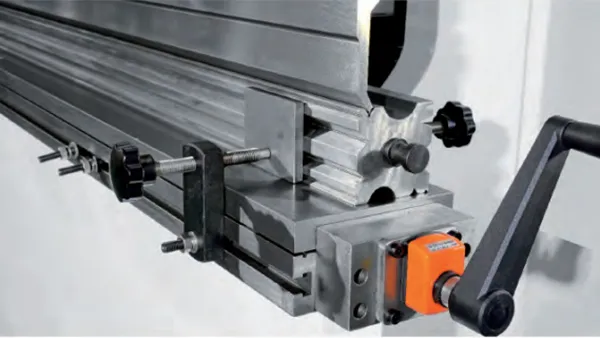

Sistema de coronación manual
Ajuste del ángulo manualmente.
Otros componentes
Interruptor de pie

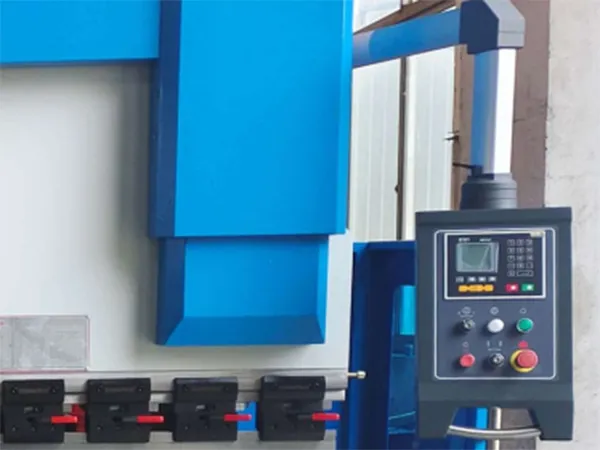

Controlador de prensa plegadora
Soporte delantero (brazos de soporte con ranura en T)
Sistema hidráulico integrado
Bomba hidráulica Sunny
Tubería hidráulica EMB

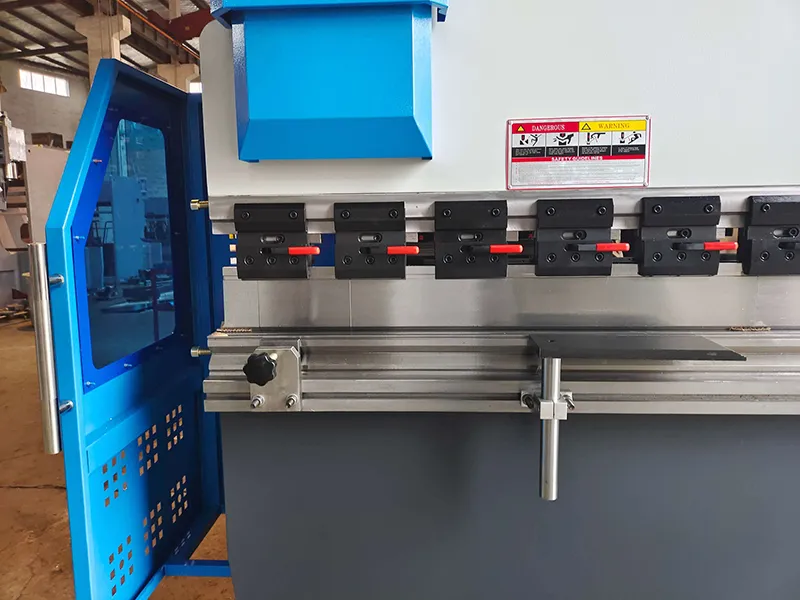

Sistema de sujeción rápida
Gran profundidad de garganta (personalizable)
42CrMo - Set de punzones y troqueles estándar construidos
Panel eléctrico Schneider
Varilla de husillo de bolas y riel de guía lineal
Tope trasero (backgauge)
El tope trasero ofrece capacidades de ajuste vertical manual, y los dedos de tope (backgauge) se pueden ajustar para garantizar un posicionamiento preciso
(Punzones y matrices)Utillaje para prensas plegadoras
La prensa plegadora de barra de torsión es adaptable a varios tipos de sets de punzones y matrices, lo que permite una mayor diversidad de producción.

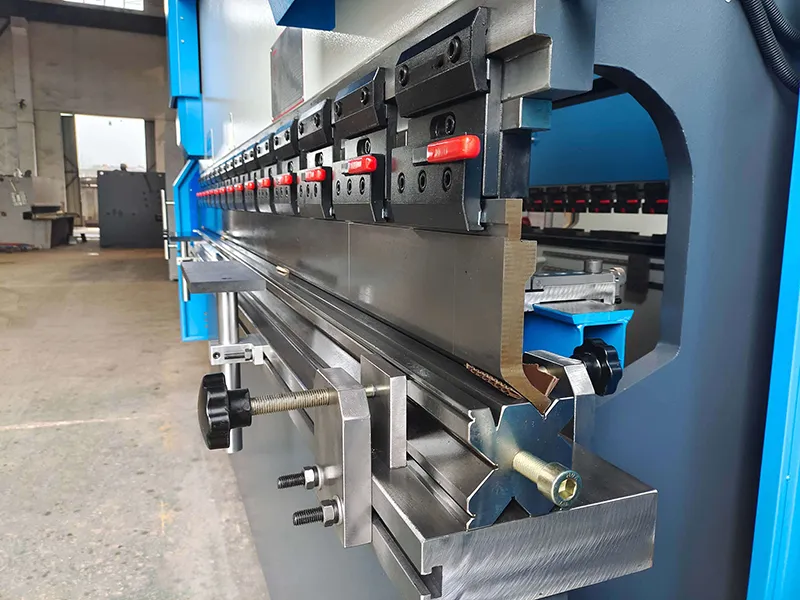

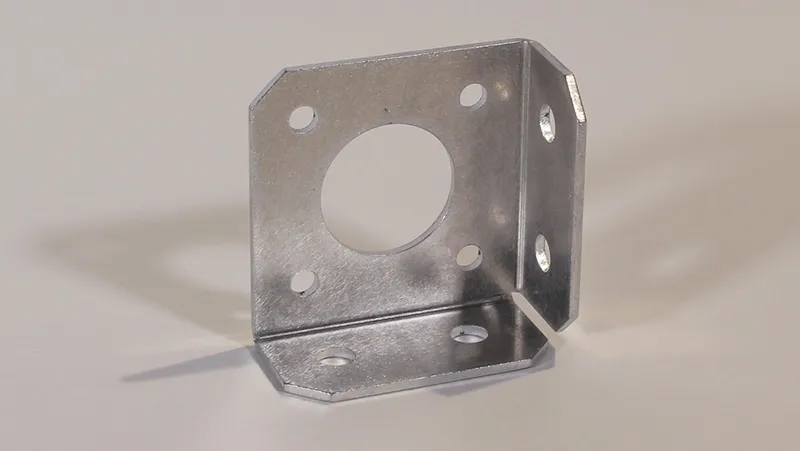

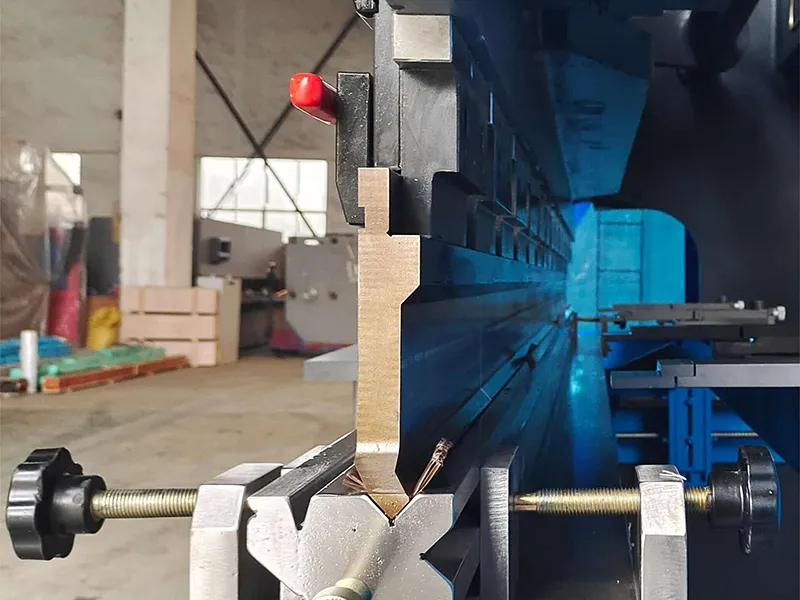

Set de punzones y troqueles estándar
Acabado estándar de punzón y troquel
Los sets de punzones y troqueles estándar se utilizan comúnmente en la fabricación en masa, ideales para producir piezas estándar como soportes.

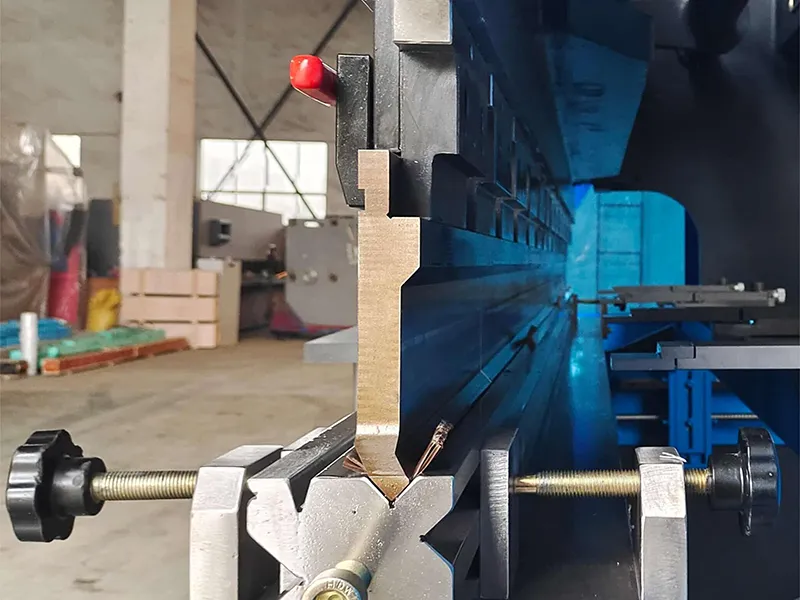

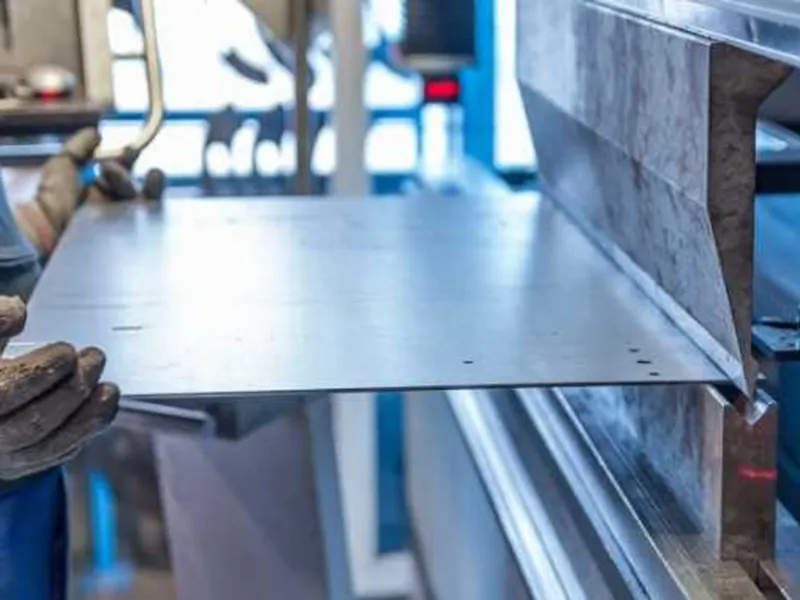

Set de punzón y troquel agudo (tipo Acute)
Acabado agudo de set de punzón y troquel agudo (tipo Acute)

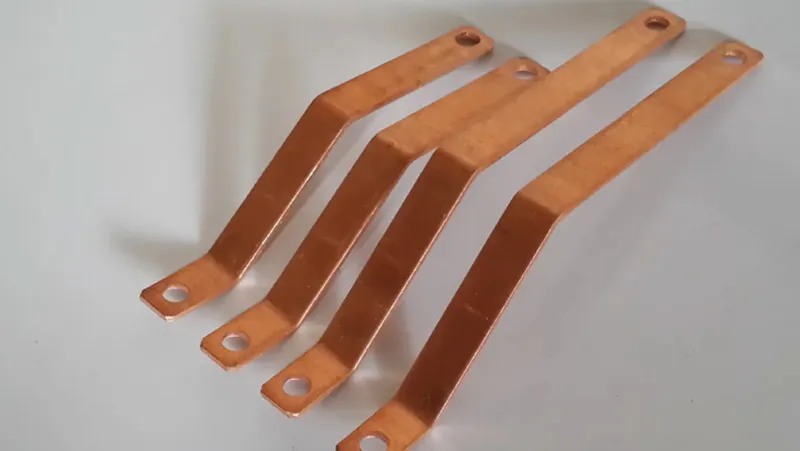

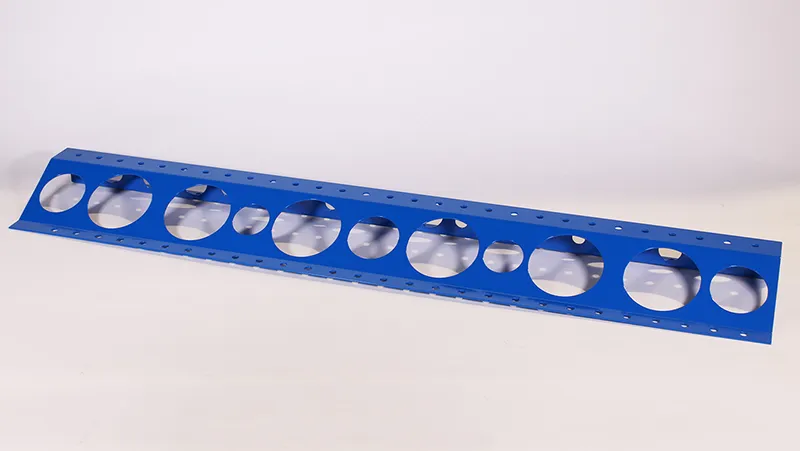

El set de punzones y matrices agudos (tipo Acute) permite doblar en varios ángulos. Es particularmente efectivo para dar forma a componentes complejos como barras colectoras de cobre y paneles de gabinetes, adaptándose a una amplia gama de requisitos de diseño.

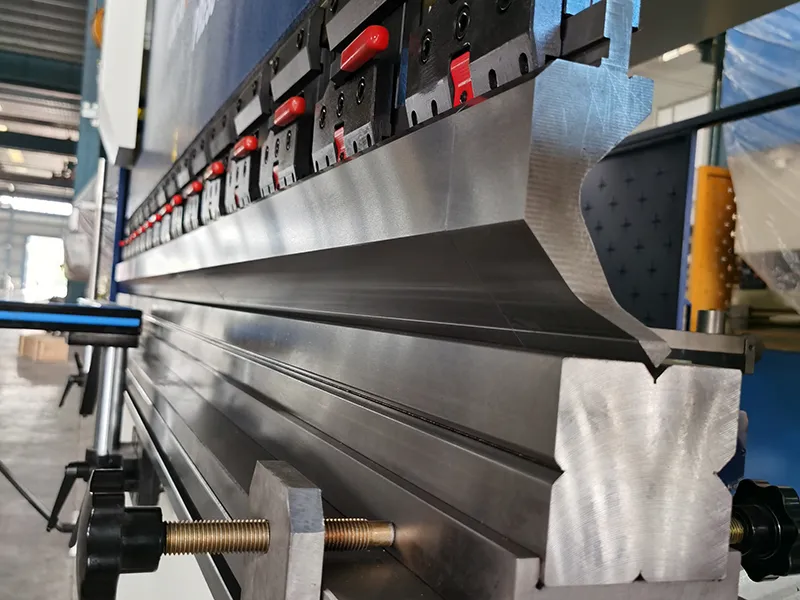

Set de punzón y troquel de cuello de cisne (gooseneck)
Acabado de set de punzón y troquel de cuello de cisne (gooseneck)

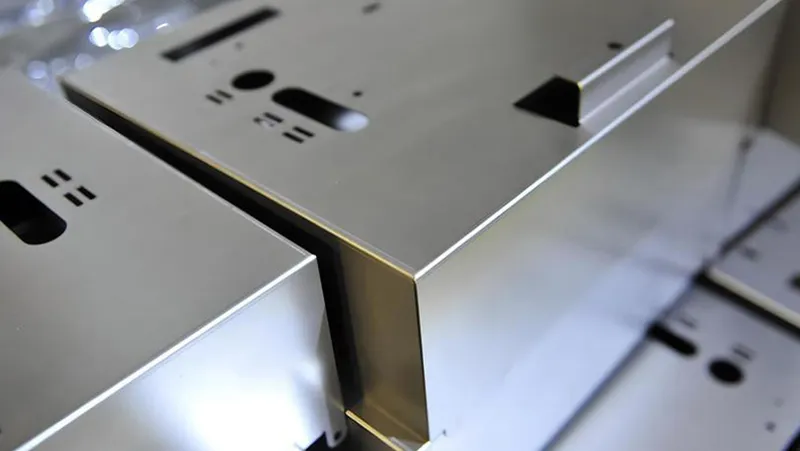

El set de punzón y troquel de cuello de cisne (gooseneck) está diseñado específicamente para situaciones en las que la holgura durante el doblado es crucial. Por lo general, se usa para lograr curvas precisas de 90° en aplicaciones como cajas de gabinetes y fabricación de láminas de metal de precisión.

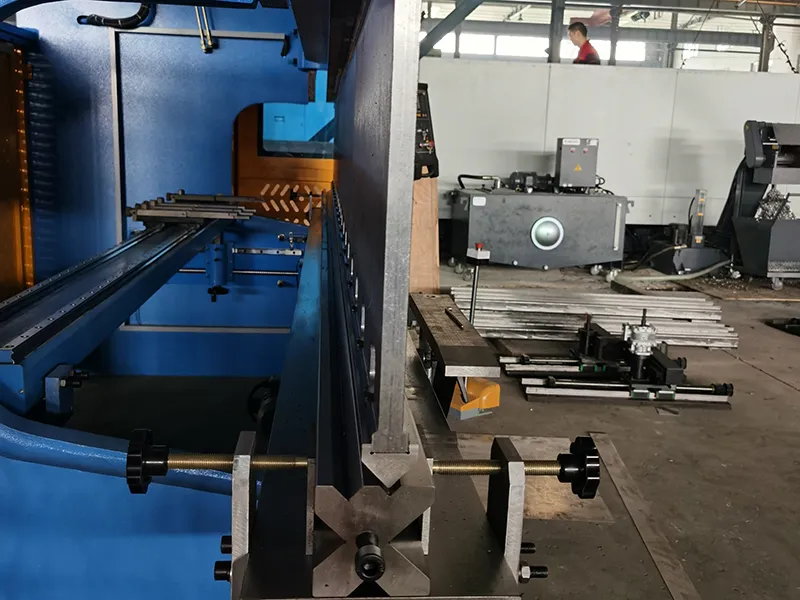

Set de punzón y troquel personalizado
Acabado de punzón y troquel personalizado

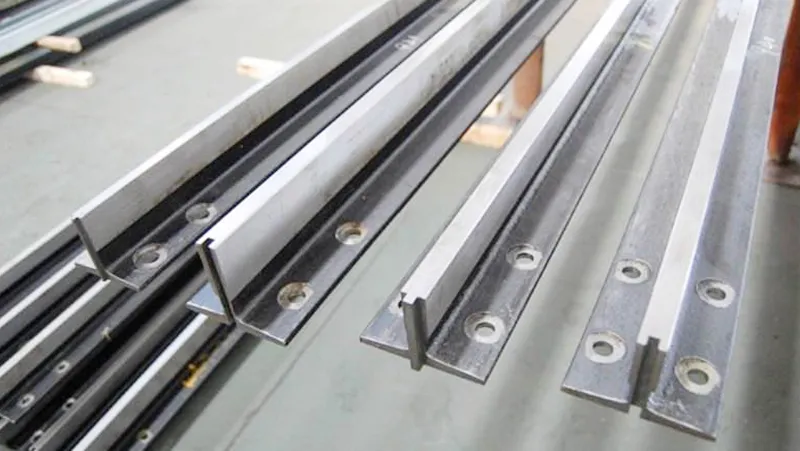

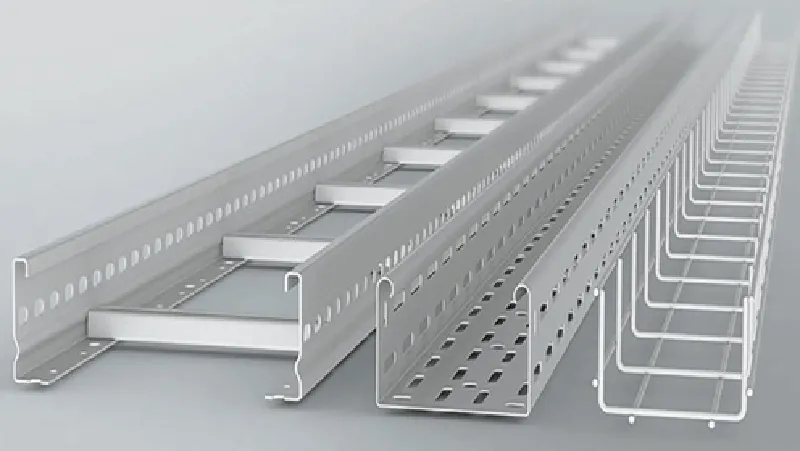

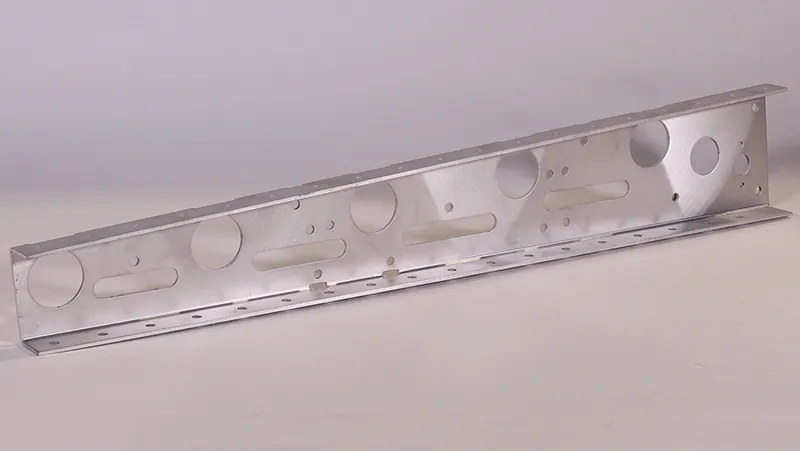

Los sets de punzón y troquel personalizados se utilizan ampliamente en proyectos de infraestructura, como la construcción de carreteras urbanas y la ingeniería de mantenimiento de carreteras. Son ideales para formar formas complejas como puentes de cable y rieles guía, demostrando versatilidad y precisión.
