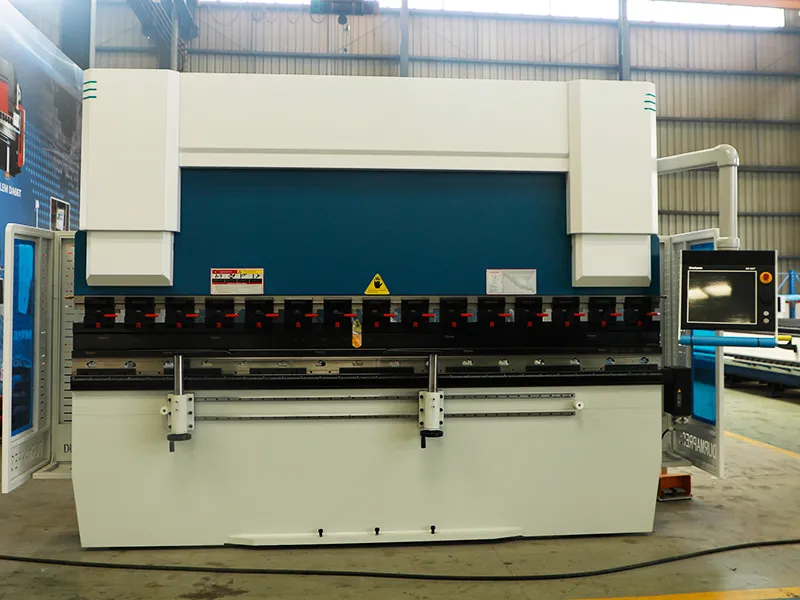

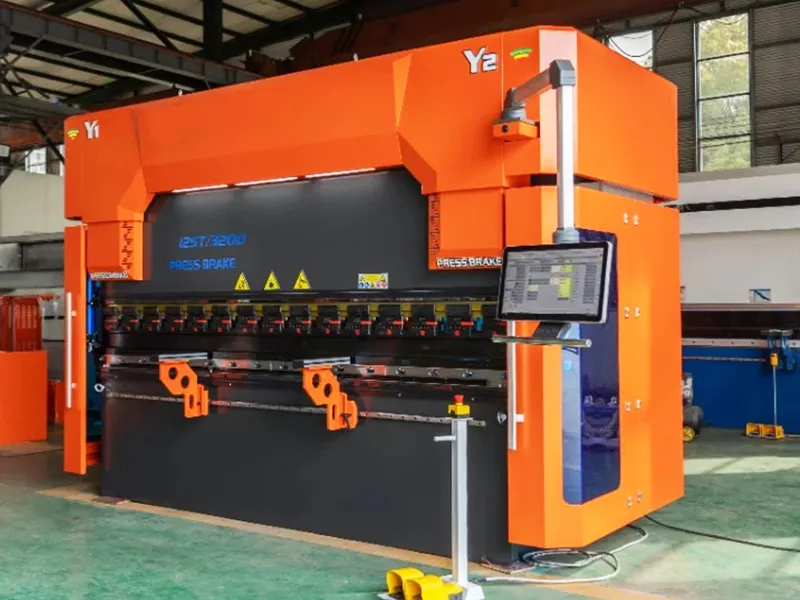

Prensa plegadora de servobomba bidireccional
Dobladora de chapa metálica que incorpora servomotor y bomba de engranajes para una configuración rápida
Prensa plegadora de servobomba bidireccional
Dobladora de chapa metálica que incorpora servomotor y bomba de engranajes para una configuración rápida
Especificaciones principales
- Profundidad de la garganta: 350mm-410mm
- Altura abierta: 420mm-470mm
- Fuerza de doblado: 80ton-220ton
- Características
- Especificaciones
- Ejemplos
- Componentes
Esta prensa plegadora de servobomba bidireccional integra un servomotor con una bomba de engranajes internos bidireccional, lo que permite un control preciso de la velocidad del ariete durante las fases de aproximación, operación y retorno. Los ajustes de velocidad son facilitados por el servomotor para optimizar el proceso de doblado.
La prensa plegadora es compatible con la mayoría de los sistemas de control CNC disponibles en el mercado, este modelo ofrece una conexión directa al cilindro, eliminando la necesidad de tuberías adicionales. Este diseño no solo simplifica la instalación, sino que también minimiza las posibles fugas de aceite y mejora la eficiencia energética. Es ideal para amplia gama de aplicaciones, incluido el doblado de utensilios de cocina de acero inoxidable, grandes estructuras de acero para edificios, estructuras metálicas para escaleras mecánicas, componentes de chapa de precisión y carcasas metálicas para gabinetes eléctricos.
- Alta precisión
Con un sistema electrohidráulico avanzado, control completo para una alineación perfecta y un sistema hidráulico para garantizar una presión uniforme a lo largo de la curva. - Control inteligente
Programación 2D y simulación 3D de secuencia de plegado. - Funciones avanzadas
Incluye un sistema de coronación, abrazaderas de fácil liberación, control de programas por computadora, pedal versátil y sensores de seguridad para la espalda. - Fácil de usar
Diseñado para brindar comodidad y facilidad de uso para minimizar la fatiga durante la operación.
EURO-Genius EG | 80/2550 | 110/3100 | 160/3100 | 220/3100 |
Fuerza de doblado (Ton) | 80 | 110 | 160 | 220 |
Longitud de doblado (mm) | 2550 | 3100 | 3100 | 3100 |
Distancia entre montantes (mm) | 2150 | 2600 | 2600 | 260 |
Profundidad de la garganta (mm) | 350 | 410 | 410 | 410 |
Altura abierta (mm) | 420 | 470 | 470 | 470 |
Carrera del ariete (mm) | 215 | 265 | 265 | 265 |
Carrera de tope trasero X (mm) | 650 | 650 | 650 | 650 |
Carrera de tope trasero R (mm) | 250 | 250 | 250 | 250 |
Velocidad de aproximación (mm/s) | 200 | 200 | 200 | 200 |
Velocidad de trabajo (mm/s) | 1-20 | 1-20 | 1-20 | 1-20 |
Velocidad de retorno (mm/s) | 200 | 200 | 200 | 200 |
Velocidad del eje X (mm/s) | 700 | 700 | 700 | 700 |
Velocidad del eje R (mm/s) | 500 | 500 | 500 | 500 |
Precisión de posición de la viga superior (mm) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
Motor principal (kW) | 2×3 | 2×5 | 2×6 | 2×6 |
Volumen del depósito de aceite (L) | 2×20 | 2×20 | 2×30 | 2×30 |
Peso (kgs) | 6300 | 9400 | 10800 | 12800 |
Detalles

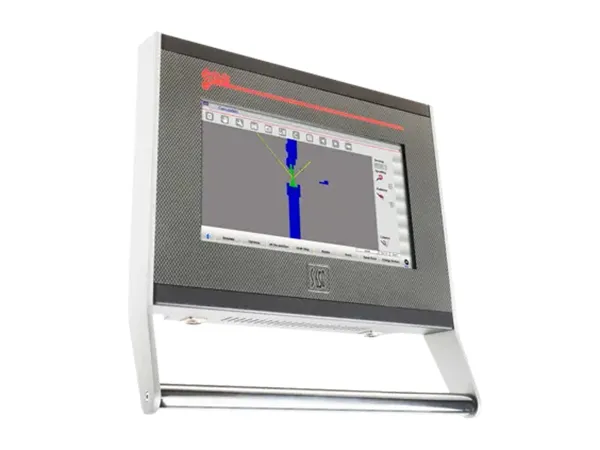

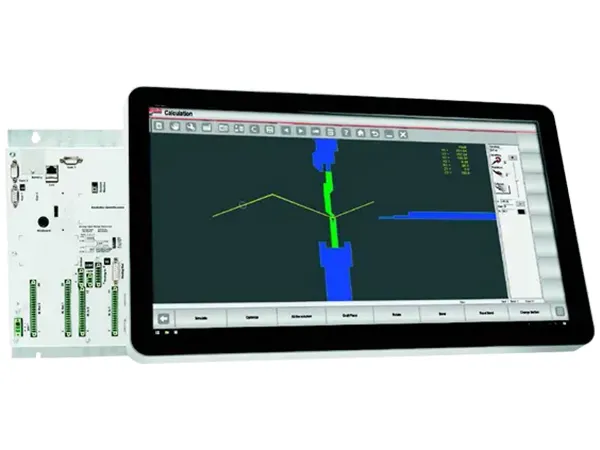

Controladores

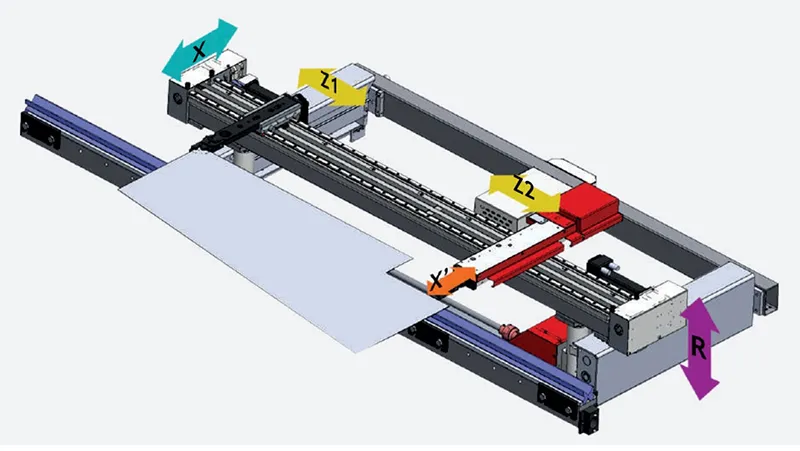

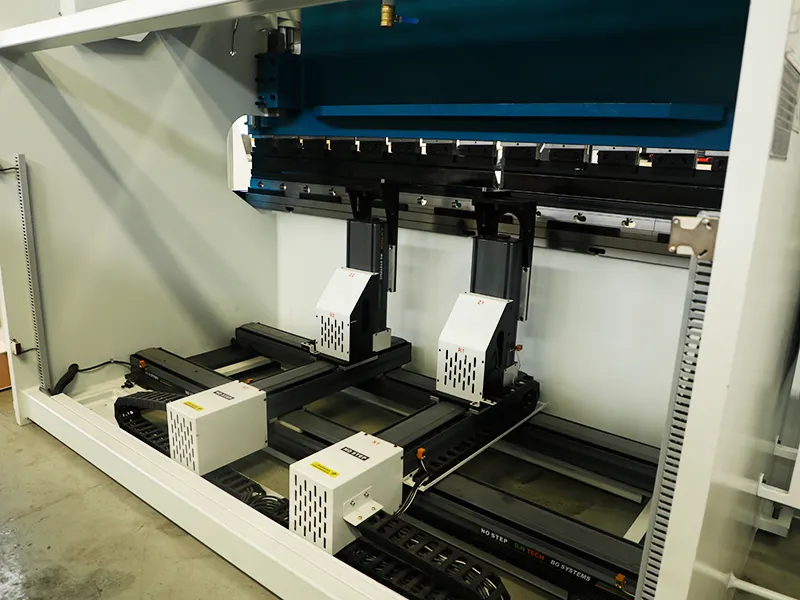

Tope trasero (backgauge)
Nuestras prensas plegadoras están equipadas con sistemas avanzados de tope trasero (backgauge) diseñados para satisfacer diversas necesidades operativas. Ya sea que su producción implique doblado complejo de múltiples estaciones, operaciones de doblado único o doblados cónicos especializados, nuestros sistemas brindan soluciones efectivas.
Cada modelo de tope trasero está meticulosamente diseñado para adaptarse a la geometría específica y la complejidad de las piezas que se doblan. Esto garantiza una precisión óptima y una ejecución rápida, mejorando tanto el rendimiento como la productividad.
Tope trasero (backgauge) disponible
![Tope trasero (backgauge) tipo X1-X2-R-Z1-Z2](products/1-4-bi-directional-servo-pump-press-brake_11.webp)
Tope trasero (backgauge) tipo X1-X2-R-Z1-Z2
![Tope trasero (backgauge) de 6 ejes tipo ATF](products/1-4-bi-directional-servo-pump-press-brake_12.webp)
Tope trasero (backgauge) de 6 ejes tipo ATF
![Tope trasero (backgauge) tipo X1-X2-R-Z1-Z2](products/1-4-bi-directional-servo-pump-press-brake_13.webp)
Tope trasero (backgauge) tipo X1-X2-R-Z1-Z2
![Tope trasero (backgauge) tipo X-Prime](products/1-4-bi-directional-servo-pump-press-brake_14.webp)
Tope trasero (backgauge) tipo X-Prime
