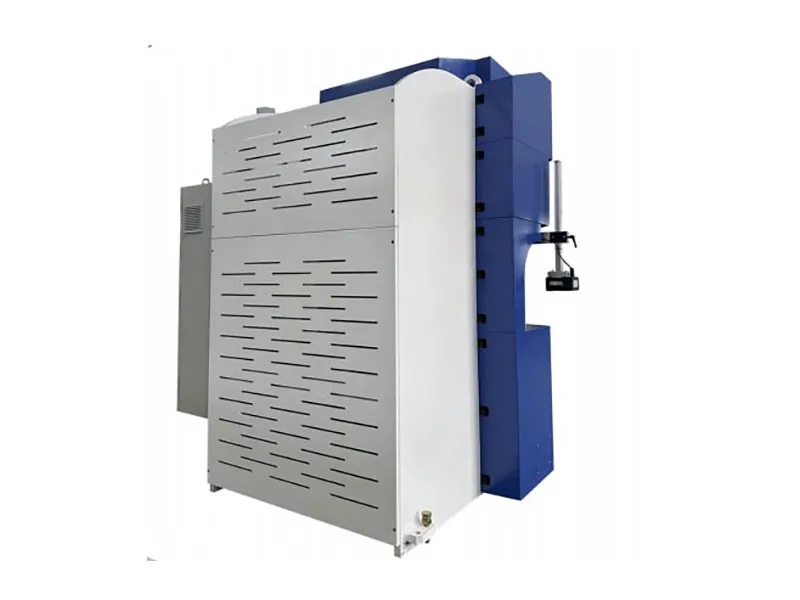

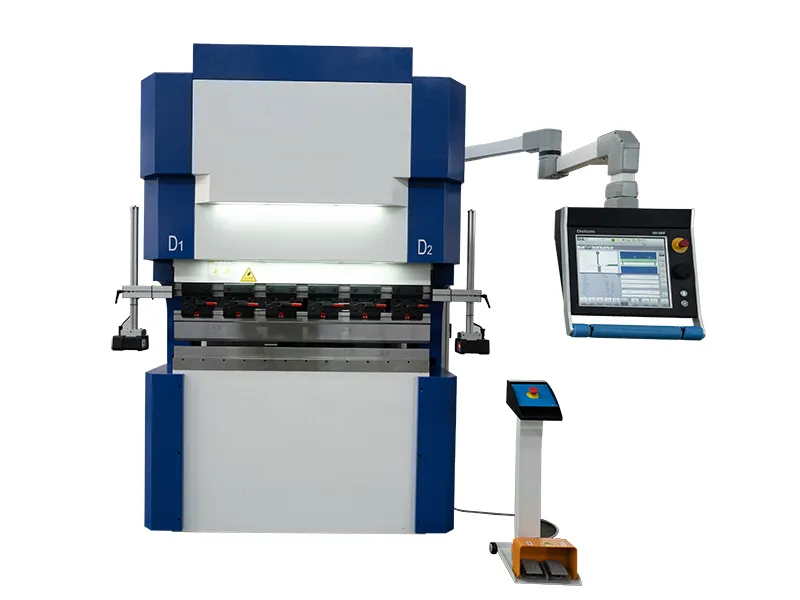

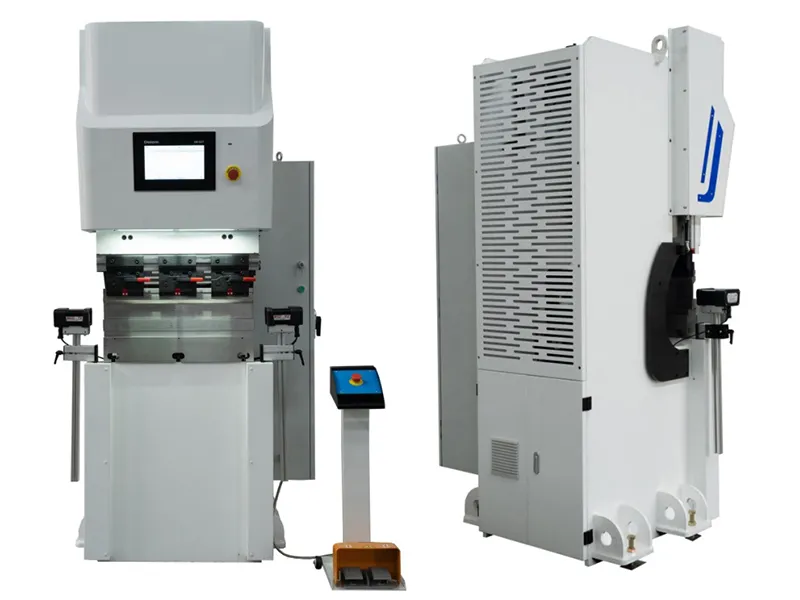

Prensa plegadora eléctrica
Dobladora de chapa metálica que funciona con energía 100% eléctrica para el procesamiento de alta precisión de pequeñas piezas metálicas
Prensa plegadora eléctrica
Dobladora de chapa metálica que funciona con energía 100% eléctrica para el procesamiento de alta precisión de pequeñas piezas metálicas
La precisión de flexión de la prensa plegadora eléctrica alcanza ±0.01mm, funciona sin producir ruido y es un 45% más rápida que las prensas plegadoras hidráulicas. Ahorra hasta un 70% en el consumo de energía y elimina el impacto de los cambios de viscosidad del aceite inducidos por la temperatura en la velocidad y la precisión causados por el uso de prensas plegadoras hidráulicas.
Especificaciones principales
| Modelo | Fuerza de doblado | Longitud de doblado |
| 3T-200m | 30KN | 200mm |
| 6T-400mm | 60KN | 400mm |
| 12T-600mm | 120KN | 600mm |
- Características
- Especificaciones

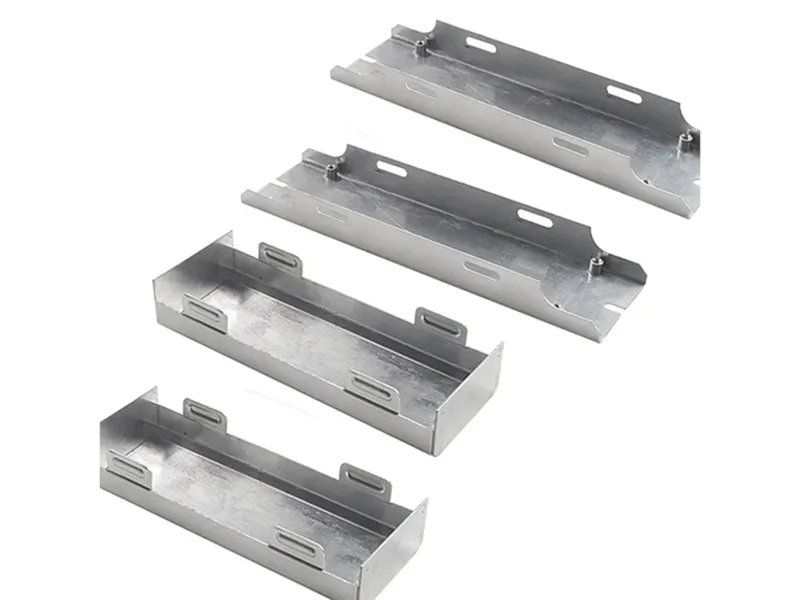

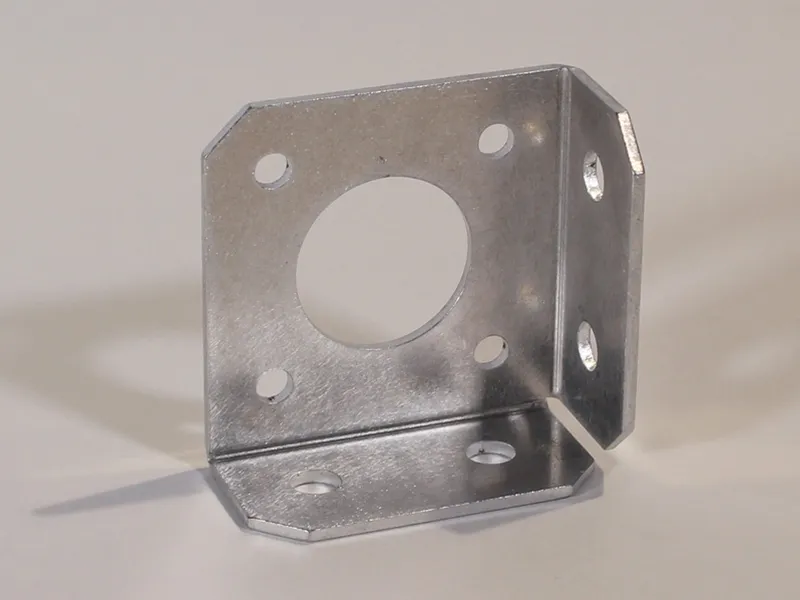

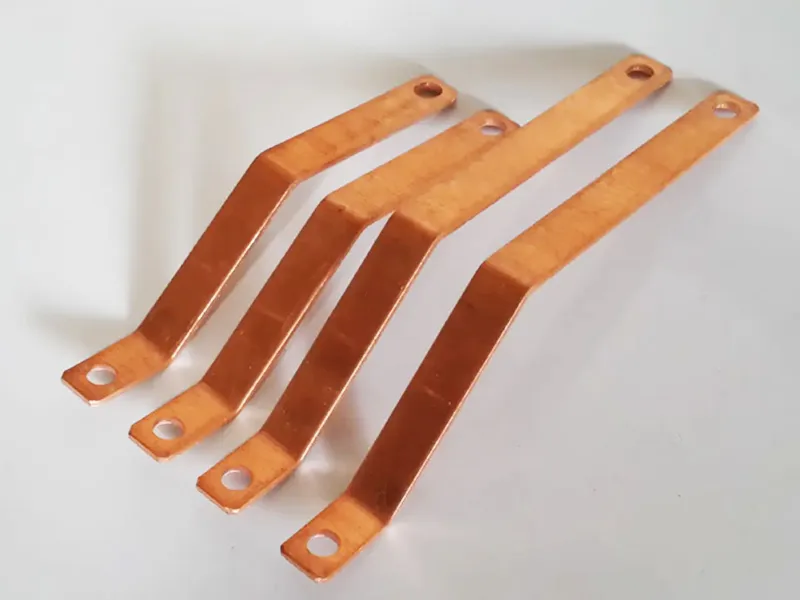

- Ejemplos
- Componentes
Esta prensa plegadora eléctrica cuenta con un sistema de accionamiento directo en el que el servomotor acciona la varilla de tipo rosca, lo que garantiza una respuesta rápida y una alta precisión de transmisión. Está diseñado específicamente para doblar materiales metálicos y se usa ampliamente en aplicaciones como electrónica de consumo, gabinetes de interruptores de alta gama, equipos médicos de acero inoxidable, carcasas metálicas de electrodomésticos y otros productos de chapa metálica de alta precisión.
- Respetuoso con el medio ambiente: Funciona de manera limpia sin contaminación, eliminando la necesidad de aceite hidráulico y promoviendo la eficiencia energética.
- Alta eficiencia y velocidad: El servomotor proporciona velocidades operativas más rápidas y una flexión precisa, lo que reduce significativamente los tiempos de ciclo en comparación con los modelos electrohidráulicos.
- Ahorro de energía: Ofrece ahorros sustanciales de electricidad, reduciendo potencialmente el uso de energía entre un 30% y un 50% anual.
- Bajo mantenimiento: Requiere un mantenimiento mínimo sin necesidad de cambios regulares de aceite, mientras que el servomotor mejora la precisión y la estabilidad de la plegadora.
- Diseño innovador: Cuenta con un accionamiento de cilindro eléctrico de la serie RZ, que utiliza nuestra tecnología patentada de husillo de bolas de alta precisión y servicio pesado para una mayor precisión y una vida útil prolongada.
| Modelo | Fuerza de doblado (Ton) | Longitud de la mesa de trabajo (mm) | Carrera del ariete (mm) | Carrera del tope trasero (mm) | Eje | Potencia (kW) | Profundidad de la garganta (mm) | Distancia entre montantes (mm) |
| 3 | 230 | 120 | 150 | 2 | 2 | / | 250 | |
| 6 | 400 | 120 | 150 | 2 | 3 | 150 | 370 | |
| 12 | 600 | 120 | 150 | 2 | 5.5 | 150 | 520 | |
| 20 | 1050 | 120 | 300 | 4 | 11 | 250 | 930 | |
| 30 | 1250 | 150 | 500 | 4 | 13 | 250 | 1150 | |
| 40 | 1300 | 150 | 500 | 6 | 15 | 300 | 1200 | |
| 60 | 2500 | 150 | 500 | 6 | 30 | 350 | 2300 |
Detalles
Configuraciones estándar

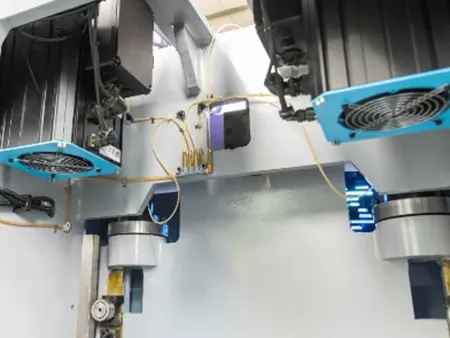

Motor principal: Sanyo
- Alta precisión: Alcanza una precisión de control de posición de hasta ±0.001mm.
- Alta velocidad: Ofrece tiempos de respuesta rápidos, lo que permite completar los ajustes en milisegundos.

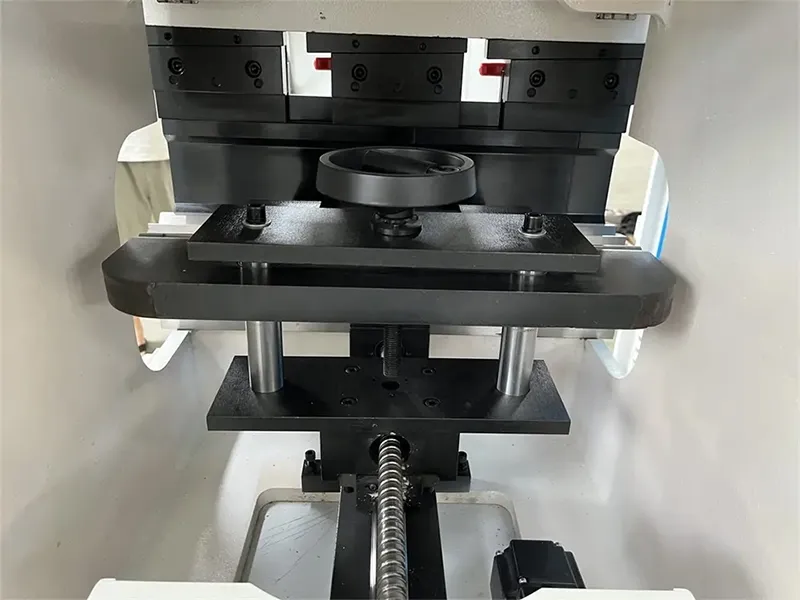

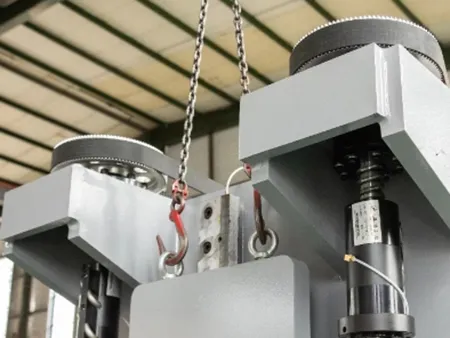

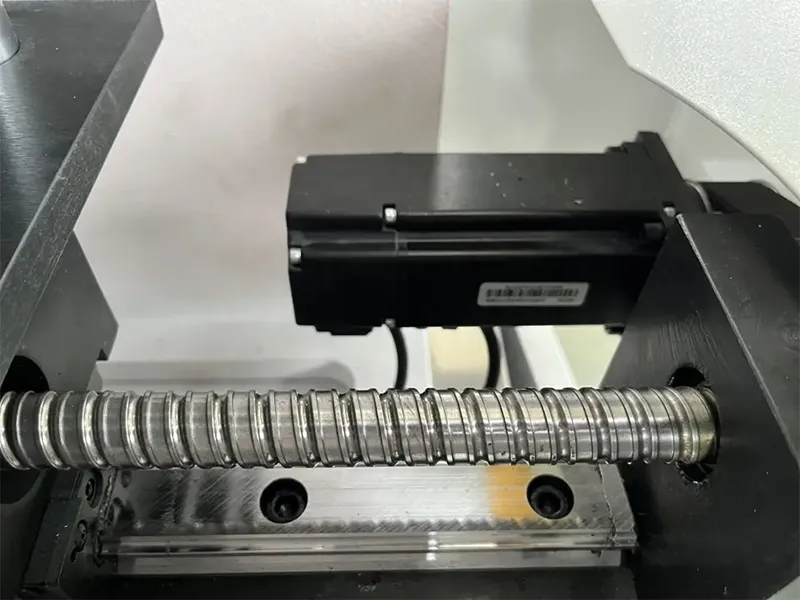

Husillo de bolas: TBI
Los componentes principales del husillo de bolas TBI incluyen el eje del tornillo, la tuerca y las bolas. Junto con el riel guía, convierten el movimiento de rotación del servomotor en el movimiento lineal del deslizador de la dobladora o prensa plegadora.

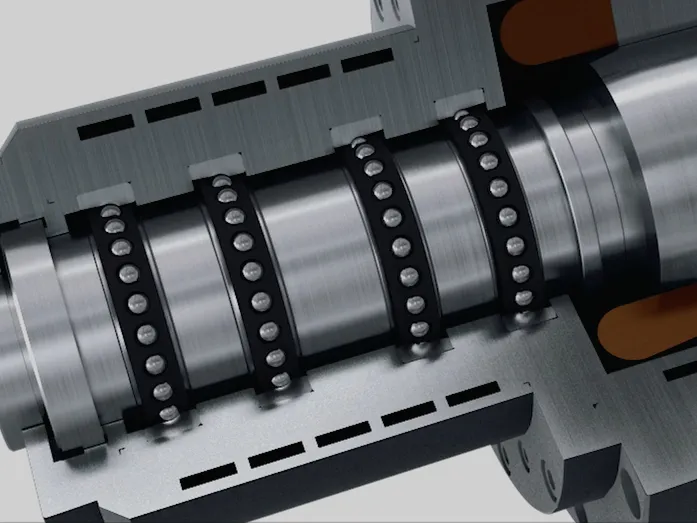

Rodamiento: NSK
- Alta velocidad: Mantiene un rendimiento estable en operaciones de alta velocidad con baja fricción y mínimo ruido.
- Larga vida útil: Fabricado en aleación de acero y totalmente sellado para evitar la intrusión de agua y polvo, lo que prolonga significativamente la vida útil de la máquina dobladora. O prensa plegadora.

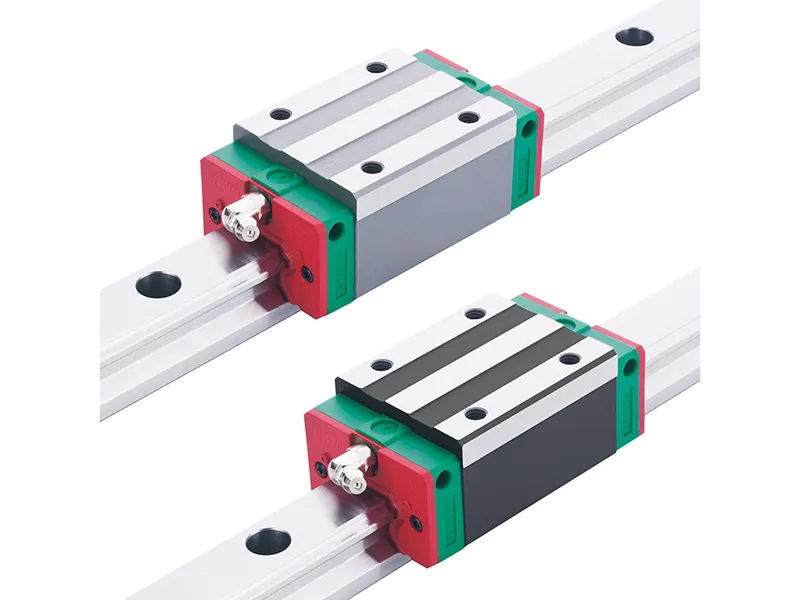

Guía lineal: HIWIN
- Alta precisión de posicionamiento: Utiliza fricción de rodadura con un bajo coeficiente de fricción, lo que garantiza una precisión de posicionamiento a nivel de micras (μm).
Equipos eléctricos: Schneider

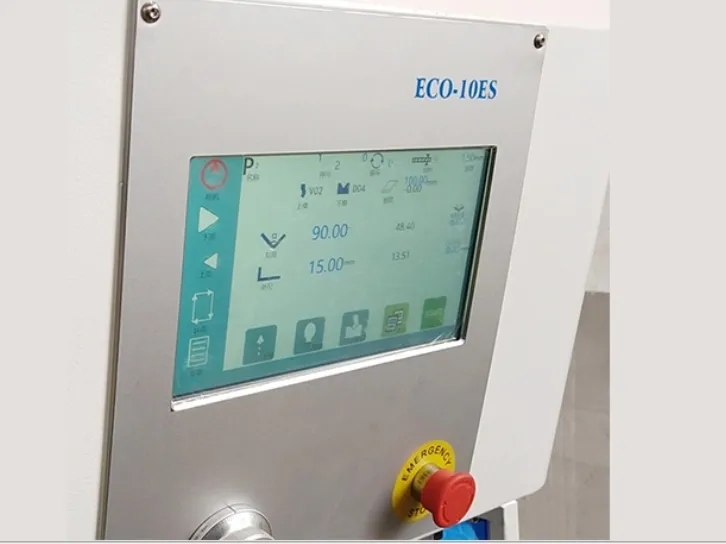

Equipos eléctricos: ECO-10ES
El sistema de control CNC ECO-10ES está construido con chips de grado industrial y ha pasado la verificación EMC (compatibilidad electromagnética) y las pruebas de adaptabilidad a alta/baja temperatura.
- Monitoreo inteligente de la carga de la herramienta: garantiza la seguridad de la herramienta durante la operación.
- Pantalla táctil duradera: cuenta con una pantalla táctil de 5 hilos con más de 10 millones de usos, que ofrece una operación simple y rápida.
- Cálculo automático de la presión de flexión: Alerta a los operadores si la presión supera el límite.
- Cálculo directo de la posición del tope trasero: Calcula la posición del tope trasero directamente en función de las dimensiones de la chapa metálica y la deformación plástica, utilizando la capa neutra.
- Biblioteca de parámetros de herramientas: Proporciona una base de datos de parámetros de herramientas personalizable para operaciones de doblado de chapa metálicas rápidas y eficientes.

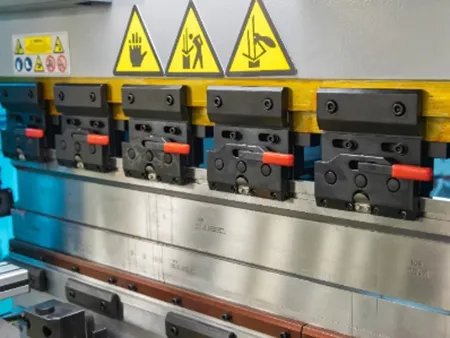

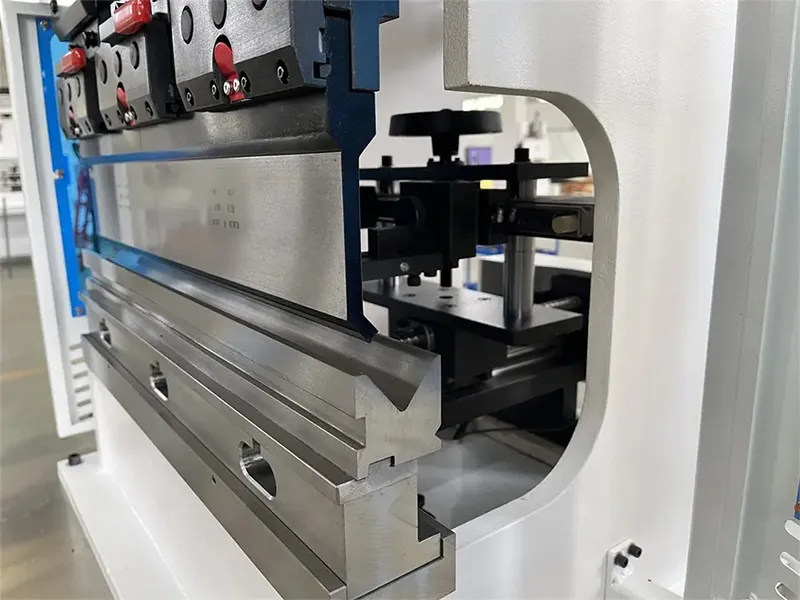

Abrazadera rápida europea
Permite el reemplazo rápido del punzón, mientras que el troquel puede equiparse con configuraciones de 1V, 2V, 4V o varios V.

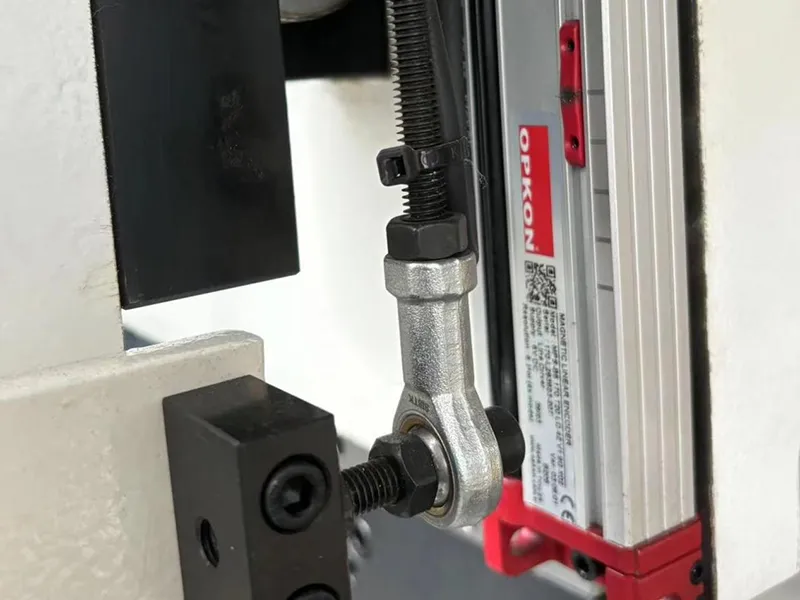

Escala magnética lineal
Precisión de medición de hasta ±0.0001"
Configuraciones opcionales
Eje eléctrico Z1/Z2
El tope trasero puede moverse hacia la izquierda y hacia la derecha a lo largo del eje horizontal trasero.

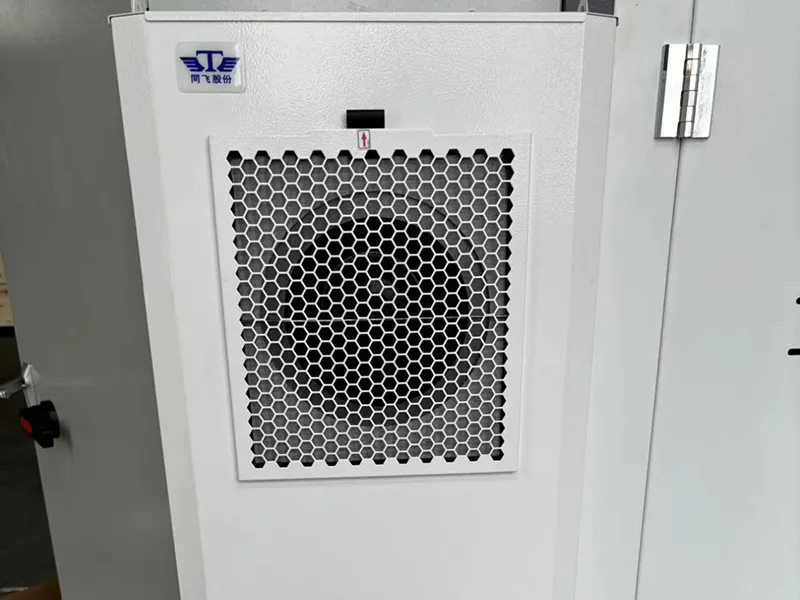

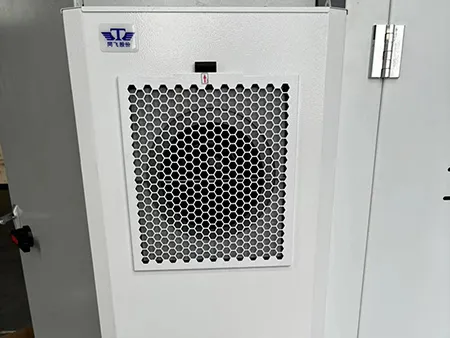

Aire acondicionado para gabinete eléctrico
Recomendado cuando la temperatura ambiente supera los 35°C.
Banco de trabajo ensanchado
El banco de trabajo ensanchado se adapta a troqueles más grandes con aberturas en "V" más anchas, lo que permite doblar materiales de láminas más gruesos de manera eficiente.

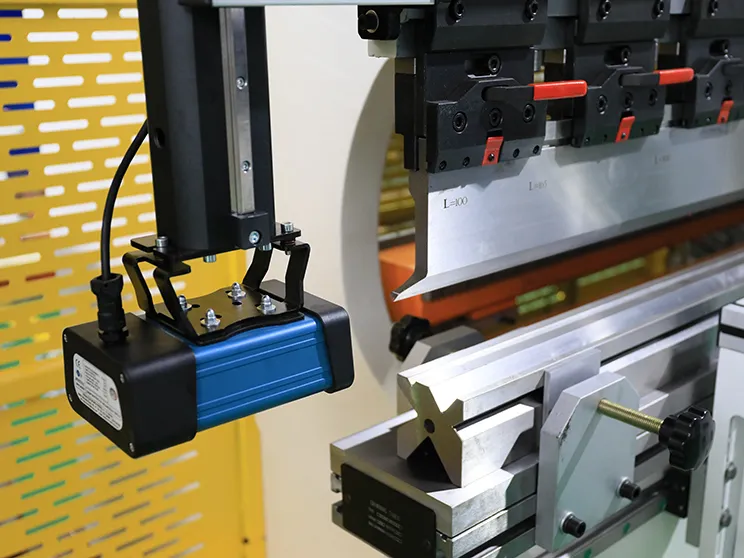

Dispositivo láser de seguridad para el área de plegado
Protección láser multipunto o monopunto.

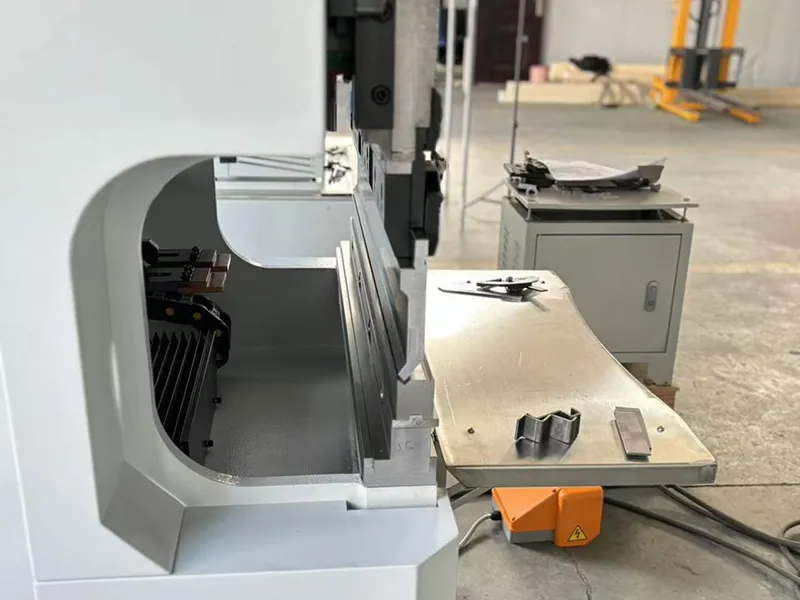

Mesa frontal plegable
La mesa frontal plegable permite a los operadores trabajar cómodamente mientras están sentados, lo que mejora la comodidad y la eficiencia.

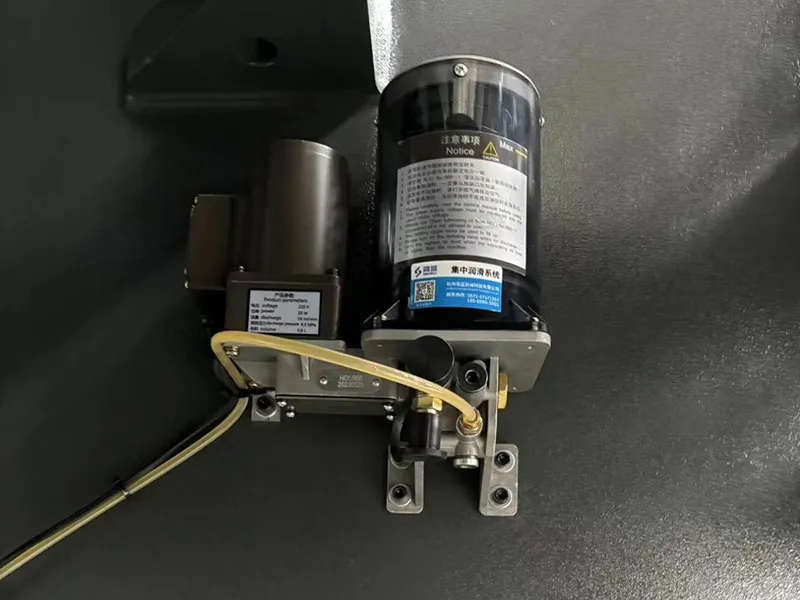

Sistema de lubricación automática

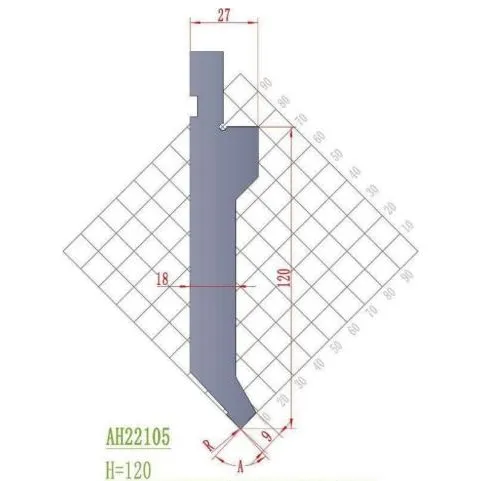

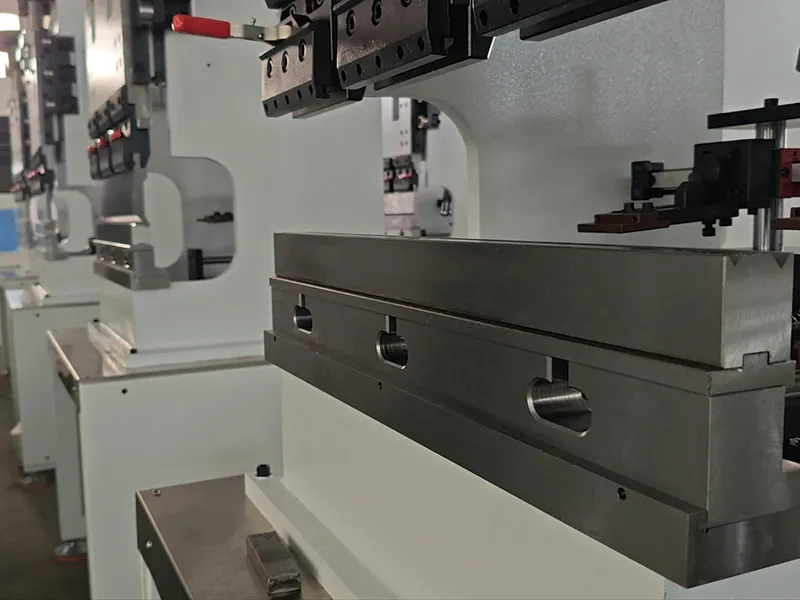

Utillaje (punzón y matriz)
| Modelo | Geometría | Carga máxima (T/m) | Ángulo | Radio (mm) | Altura (mm) | Longitud |
 | Recto | 80 | 85° | 0.6 | 120 | 805 mm (set seccionado) |
| 415 mm (integral) | ||||||
 | Cuello de ganso | 100 | 85° | 0.6 | 120 | 805mm (set seccionado) |
| 415mm (integral) | ||||||
 | Cuello de ganso | 50 | 85° | 0.8 | 120 | 805mm (set seccionado) |
| 415mm (integral) | ||||||
 | Recto afilado | 100 | 26° | 0.6 | 120 | 805mm (set seccionado) |
| 415mm (integral) |
| Modelo | Aberturas (mm) | Carga máxima (T/m) | Ángulo | Altura (mm) | Longitud |
| 80.V6.85 85º o 90º  | 6 | 100 | 85° | 120 | 805mm (set seccionado) |
| 415 mm (integral) | |||||
| 80.V8.85 85º o 90º  | 8 | 100 | 85° | 120 | 805mm (set seccionado) |
| 415 mm (integral) | |||||
| 80.V10.85 85º o 90º  | 10 | 100 | 85° | 120 | 805mm (set seccionado) |
| 415 mm (integral) | |||||
| 80.V12.85 85º o 90º  | 12 | 100 | 85° | 120 | 805mm (set seccionado) |
| 415 mm (integral) |
